一、HT-CKD型数控外圆磨床特点：
1. 机床采用国际最新设计理念、借鉴欧美先进技术，强化了机床的总体布局和关键结构的选配，对关键部件床身、滑鞍及主轴的刚性大幅提高，热变形小、主轴温升低。先进的结构完善的工艺措施，确保机床具有高的加工精度和长期的精度保持性，机床加工零件一致性好。
2. 机床模块化设计理念，不仅仅满足于传统的单机模式，具有多种规格转速的主轴及不同功能的磨削动力头，可根据用户的需求提供灵活多样的配置，组装成不同性能的机床，使用户获得性价比最优化的机床。
3. HT-CKD型机床较同类机床设计结构紧凑、优化了各行业对机床经济性合理需求，可实现行业性专业性通用性机床，让客户获得最大的收益。
4. 机床采用整体铸造床身，内部结构借鉴欧美先进技术，为拱形筋，脊与导轨面垂直，树脂砂工艺铸造，这种结构可大大提高床身的刚性，增加机床的稳定性和吸震性，从而提高机床的精度。
5． 采用整体式平床身，半封闭与局部全封闭相结合的防护结构、排屑流畅、使操作调整更为方便、安全可靠，配备自动冷却循环系统。（如污水收集箱、粉尘沉积箱及粉尘分离机构）。
6. HT-CKD型机床大跨距、宽、复合导轨是国内首创仅有我公司独家设计制造生产的机床，它具有超宽的硬轨导轨接触面和滚柱直线导轨的精度保持基础，再加上两条导轨的超宽大跨距离、大大提高了机床滑板及磨头的精度和刚性。
7．HT-CKD型机床、采用移动式磨头数控差补，磨削各种半导体石英制品的内外圆及各种槽类及曲线等。也可根据用户需求设计制造不同的加工石英磨头，拓宽专用设备加工范围。

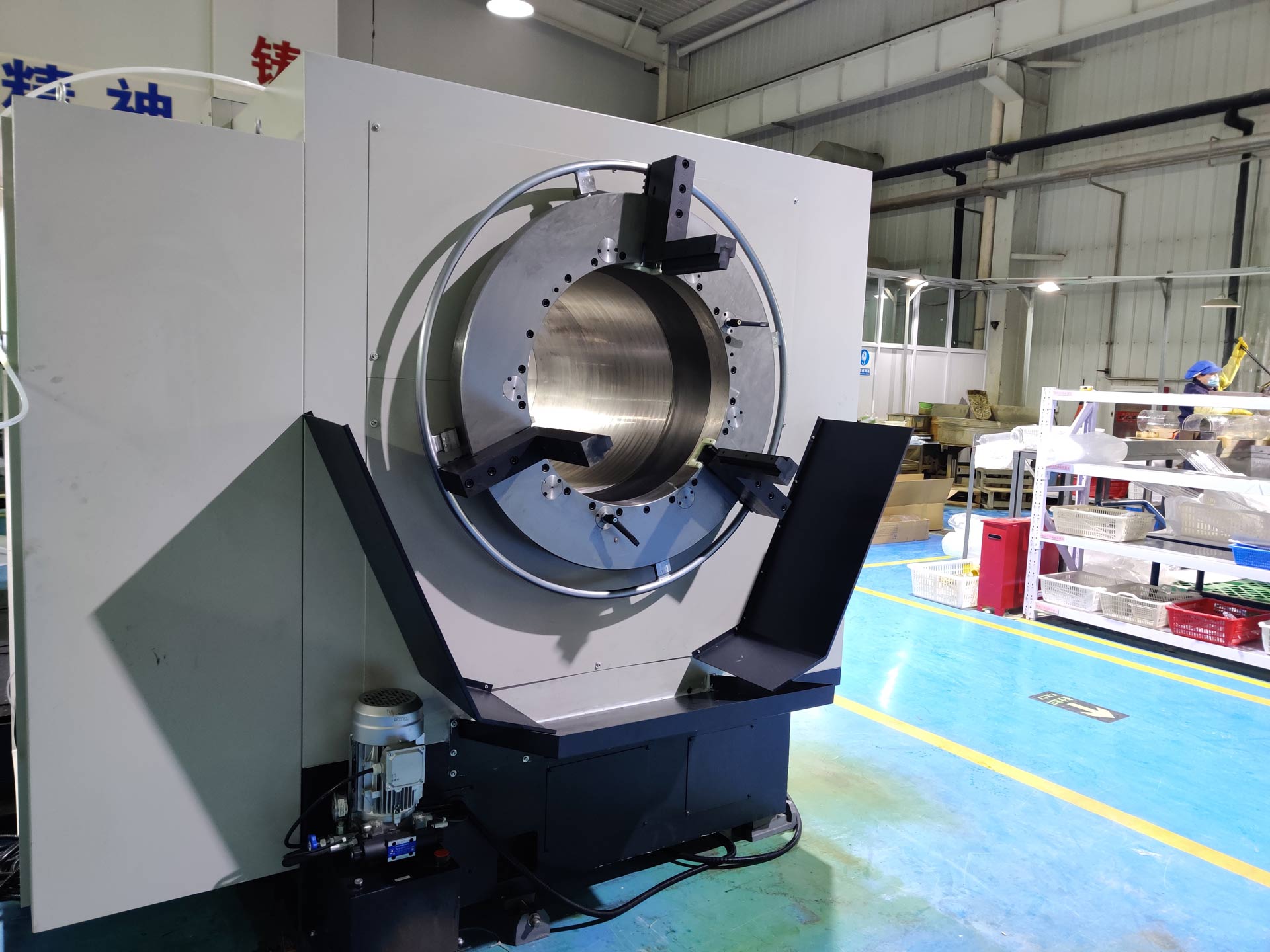

8.主轴应用气动锁紧装置，确保装卸工件时主轴具有抱紧松开装置。
二、HT-CKD型机床主要技术参数及规格：
|
参数项目
|
单位
|
数控外圆磨机床系列分类
|
|
型号
|
HT
|
HT-CKD40M
|

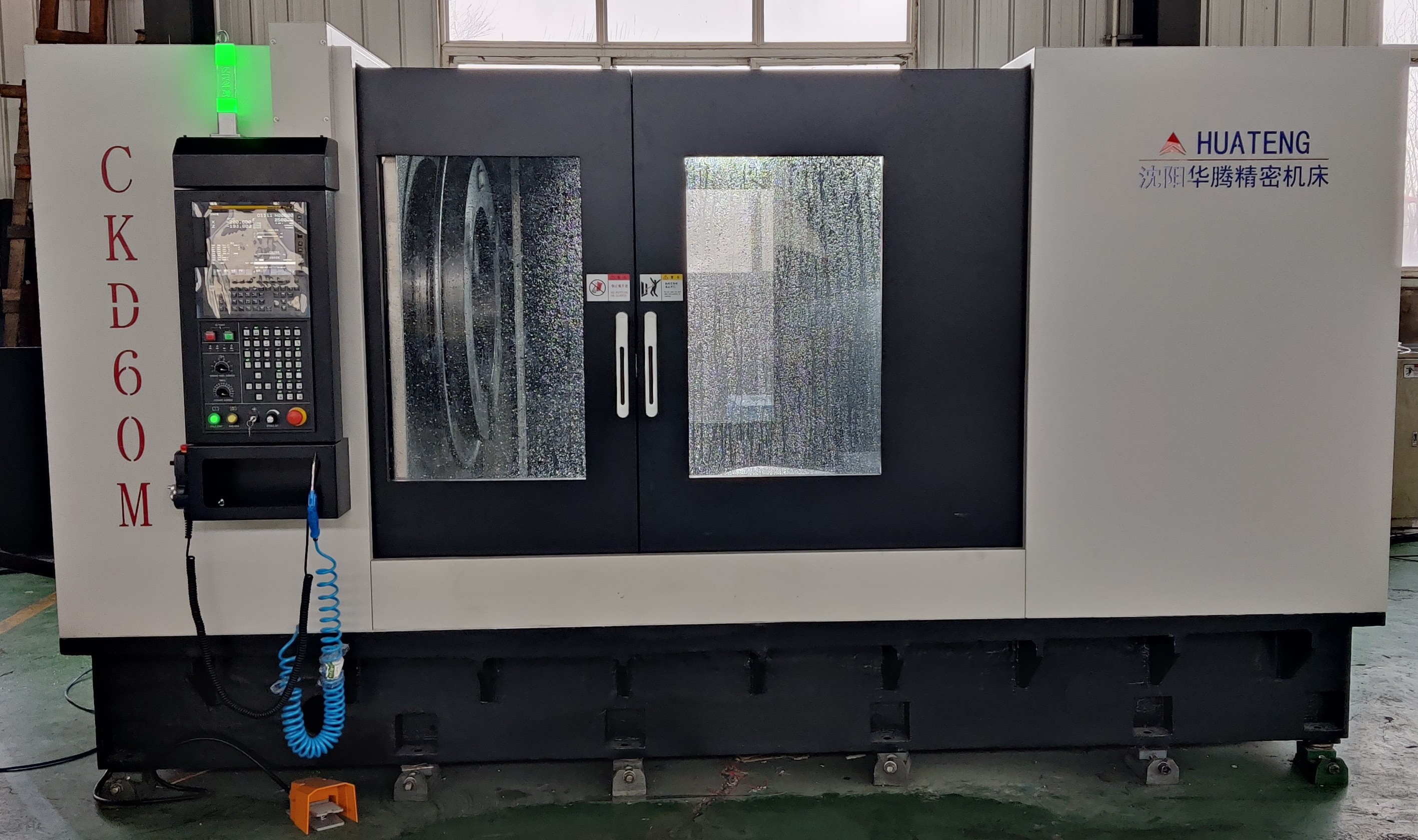

HT-CKD60M
|

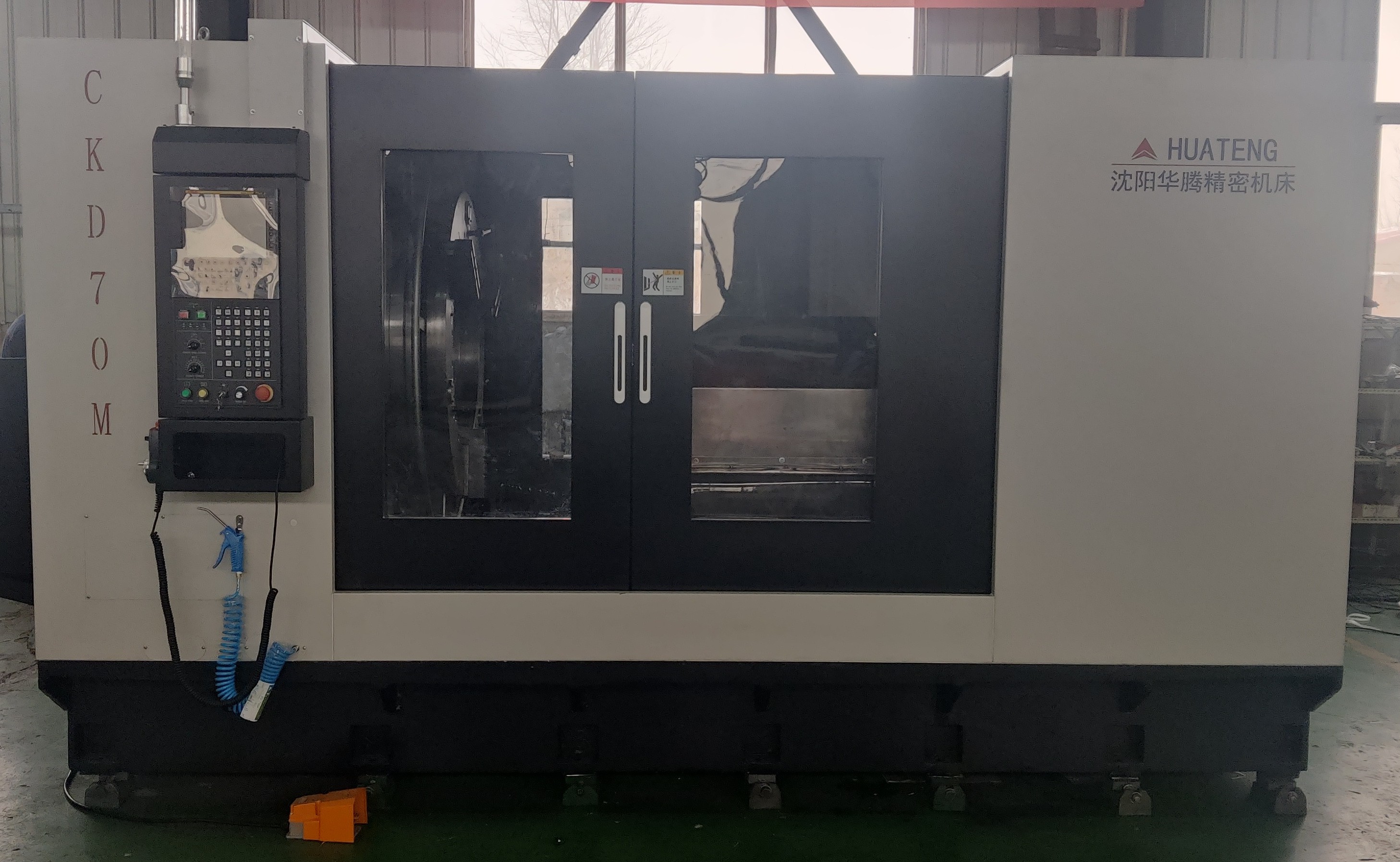

HT-CKD70M
|
|
1、最大磨削长度
|
mm
|
1500-2800
|
1500-2800
|
1500-2800
|
|
2、加工直径范围
|
mm
|
Φ150-400
|
Φ200-600
|
Φ200-700
|
|
3、主轴转速范围
|
mm
|
0～120
|
0～100
|
0～80
|
|
4、主轴孔直径
|
mm
|
420
|
620
|
720
|
|
5、主电机功率
|
KW
|
11
|
11
|
11
|
|
6、磨头电机功率
|
KW
|
2.2/3.7
|
2.2/3.7
|
2.2/3.7
|
|
7、磨头最高转速
|
mm
|
4500
|
4500
|
4500
|
|
8、X、Y、Z轴快移速度
|
m/min
|
8
|
8
|
8
|
|
9、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
18m扬程
|
|
10、数控系统(标准)
|
套
|
GSK/FANUC
|
GSK/FANUC
|
GSK/FANUC
|
|
11、机床定位精度X、Y、Z
|
mm
|
0.02/全长
|
0.02/全长
|
0.02/全长
|
|
12、机床净重
|
T
|
6.8
|
8.2
|
10.6
|
|
13、机床外型（长×宽×高）
|
mm
|
3950×2000×1900
|
4050×2150×2000
|
4150×2450×2200
|
