一、HT-MC72系列数控旋转台立式磨床特点：
1、立式结构、二坐标轴的布局形式：采用单立柱、Z轴主轴上下移动，C轴旋转工作台旋转式磁盘，立式全封闭机床。数控旋转台立式磨床、是我公司专为石英、硅、陶瓷行业设计制造的专用机床，配有大直径磨刀盘，采用不同目数的刀具可以粗磨或精磨，粗磨生产效率高，精磨平面度好，机床稳定性好。
2、床身整体立式机构，模块化的设计，树脂砂工艺铸造和高强度铸铁材料，利用计算机三维辅助优化设计，肋板布置合理，高温失效热处理，提高床身的刚度和稳定性。
3、为了满足机床切削能力，立柱采用大截面，具有足够的抗弯刚性和抗扭刚性。立柱导轨采用铸铁淬火、磨削导轨面，滑动导轨副具有较强的刚性及稳定性。主轴箱安装在Z轴上、上下移动，大功电机驱动磨头旋转、运转平稳。Z轴伺服电机带有自动抱闸功能，在断电的情况下，将电机轴抱紧，使之不能转动。
4、主轴采用大切削主轴设计，可以装配直径∅300-∅720mm圆盘式磨头，转速在0-1000转/每分钟可调。0-1000
5、工作台采用主轴结构，适合长期旋转运动，并且配有旋转式磁性吸盘，运转可靠稳定。
6、冷却泵；200L/min，18m扬程。
7、机床的床身导轨、丝杠采用铠甲式防护罩，以防粉尘及冷却液飞溅，使操作者在安全舒适的环境中工作。
8、坐标轴承采用脂润滑方式，滚珠丝杠副、导轨均采用稀油润滑方式
二、HT-MC72系列数控旋转台立式磨床参数及规格：
|
参数项目
|
单位
|
数控旋转台立式磨床分类
|
|
型号
|
HT
|
HT-MC72500
|

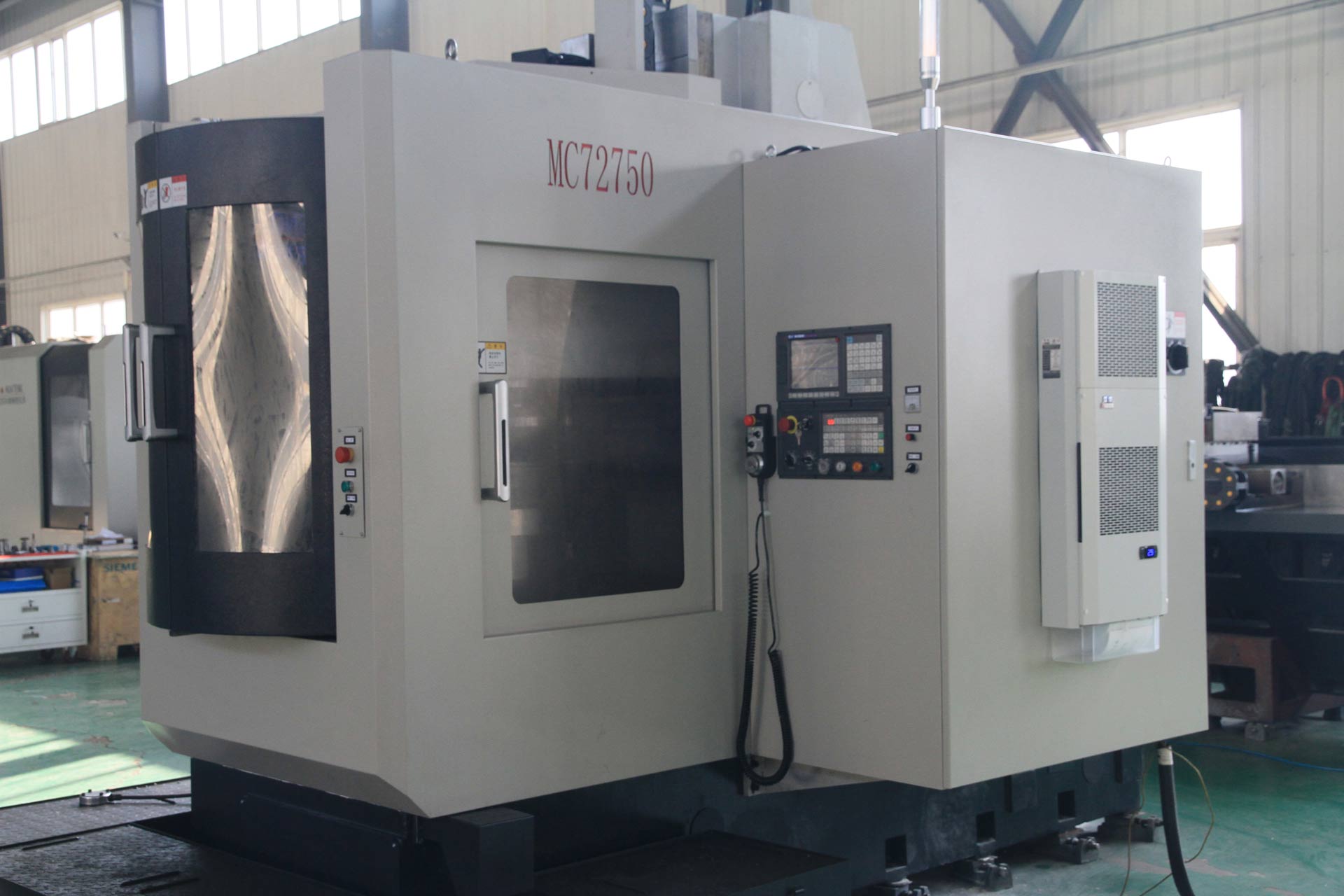

HT-MC72750
|
HT-MC721000
|

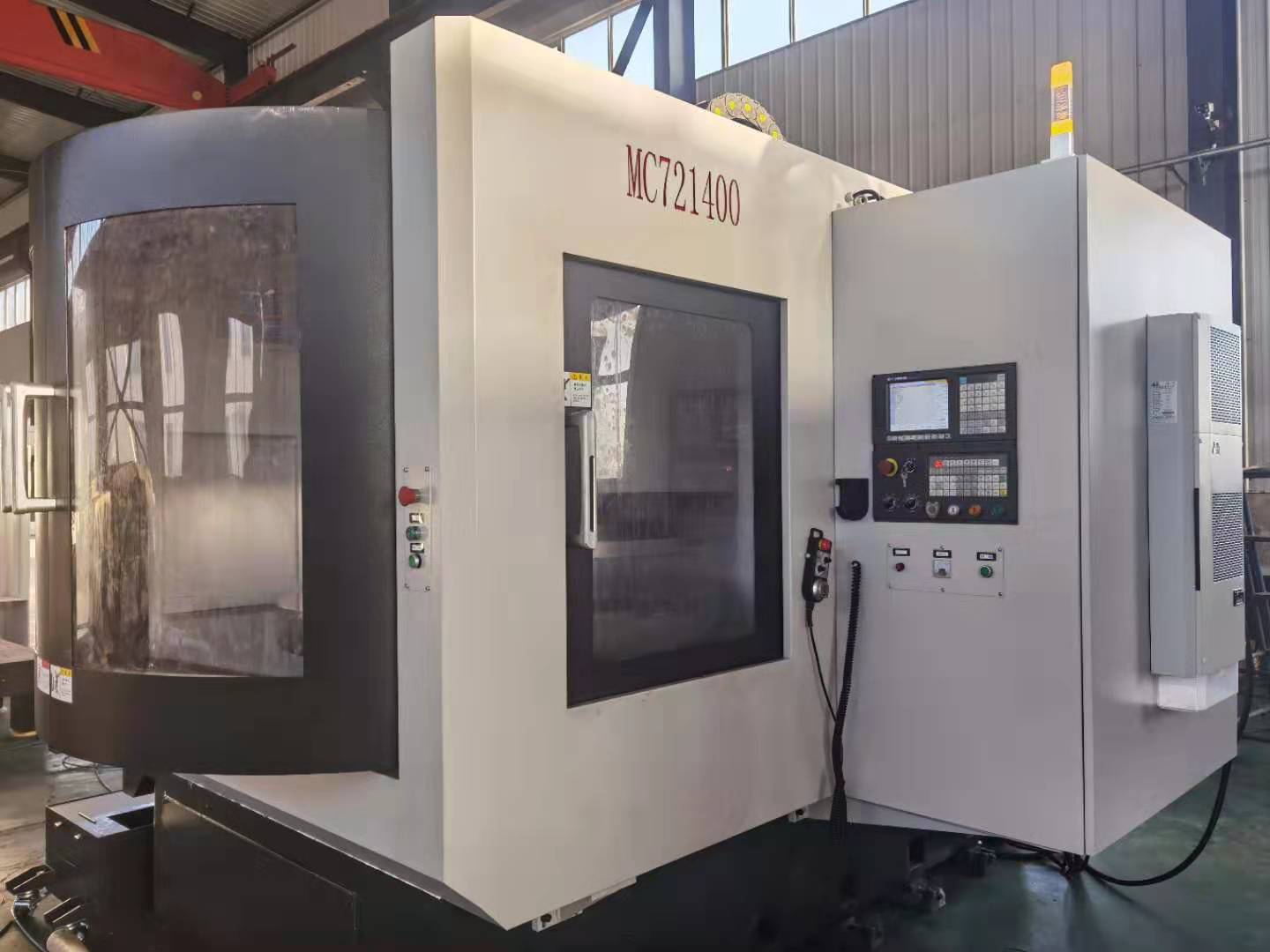

HT-MC721400
|
|
1、加工范围（磨盘端面至磁盘）
|
mm
|
0-300
|
0-350
|
0-350
|
0-350
|
|
2、主电机功率
|
Kw
|
11
|
11
|
22
|
22
|
|
3、工作台主电机功率
|
Kw
|
5.5
|
7.5
|
11
|
11
|
|
4、主轴最高转数
|
r/min
|
1000
|
1000
|
1000
|
1000
|
|
5、工作台转数
|
r/min
|
120
|
120
|
100
|
80
|
|
6、刀盘直径
|
mm
|
∅300-∅720
|
∅300-∅720
|
∅300-∅720
|
∅300-∅720
|
|
7、工作台尺寸（磁盘）
|
mm
|
∅500
|
∅750
|
∅1000
|
∅1400
|
|
8、选配X轴向进给（X轴）
|
|
选配（HT-MCX72500）型
|
选配（HT-MCX72750）型
|

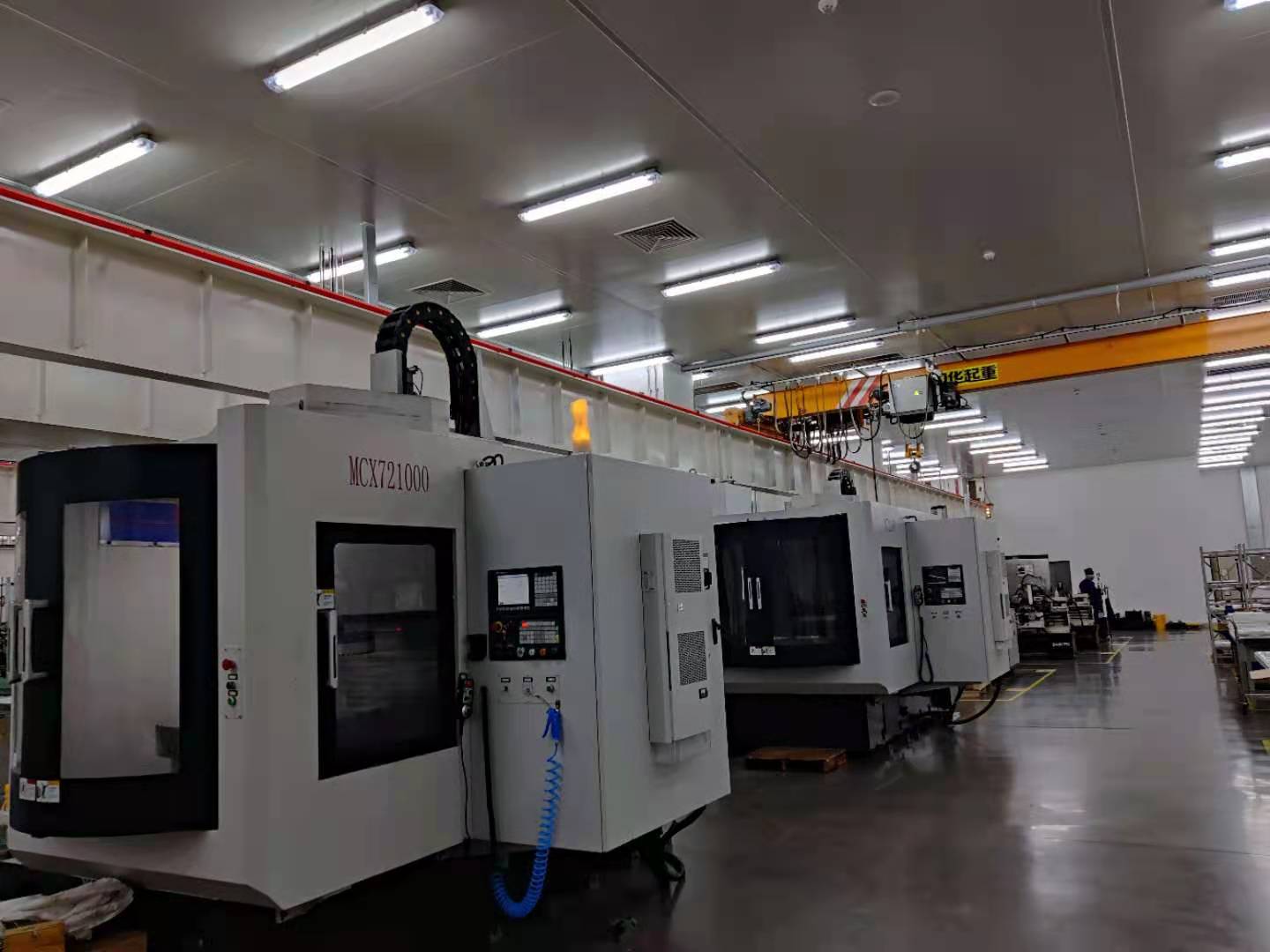

选配（HT-MCX721000）型
|
选配（HT-MCX721400）型
|
|
9、X、Z轴快移速度
|
m/min
|
8
|
8
|
8
|
8
|
|
10、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
18m扬程
|
18m扬程
|
|
11、数控系统(标准)
|
套
|
GSK
|
GSK
|
GSK
|
GSK
|
|
12、机床定位精度X、Z
|
mm
|
0.02/全长
|
0.02/全长
|
0.02/全长
|
0.02/全长
|
|
13、机床净重
|
T
|
5.2
|
7.0
|
7.8
|
8.5
|
|
14、机床外型（长×宽×高）
|
mm
|
2600×2000×2800
|
3000×2600×2800
|
3200×3000×3000
|
3500×3100×3000
|
