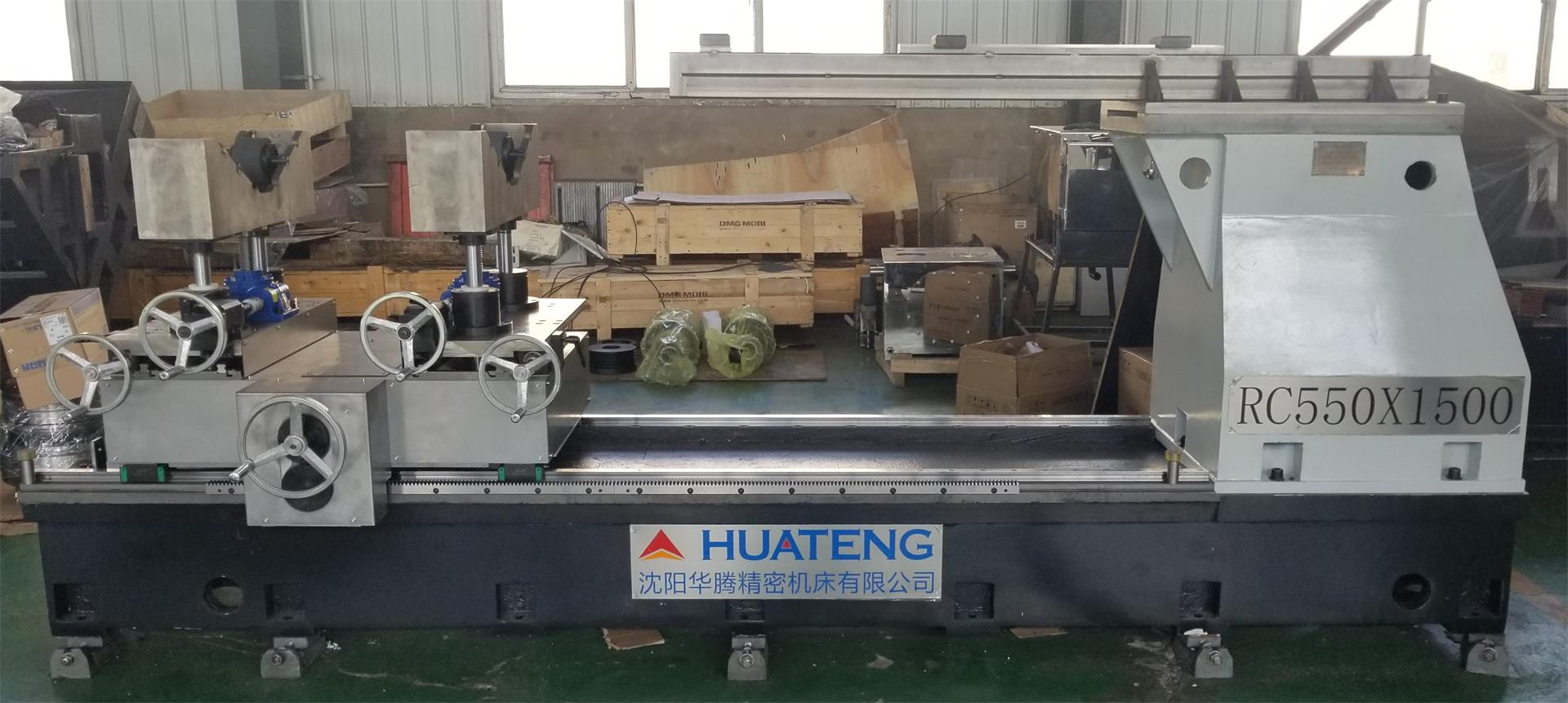

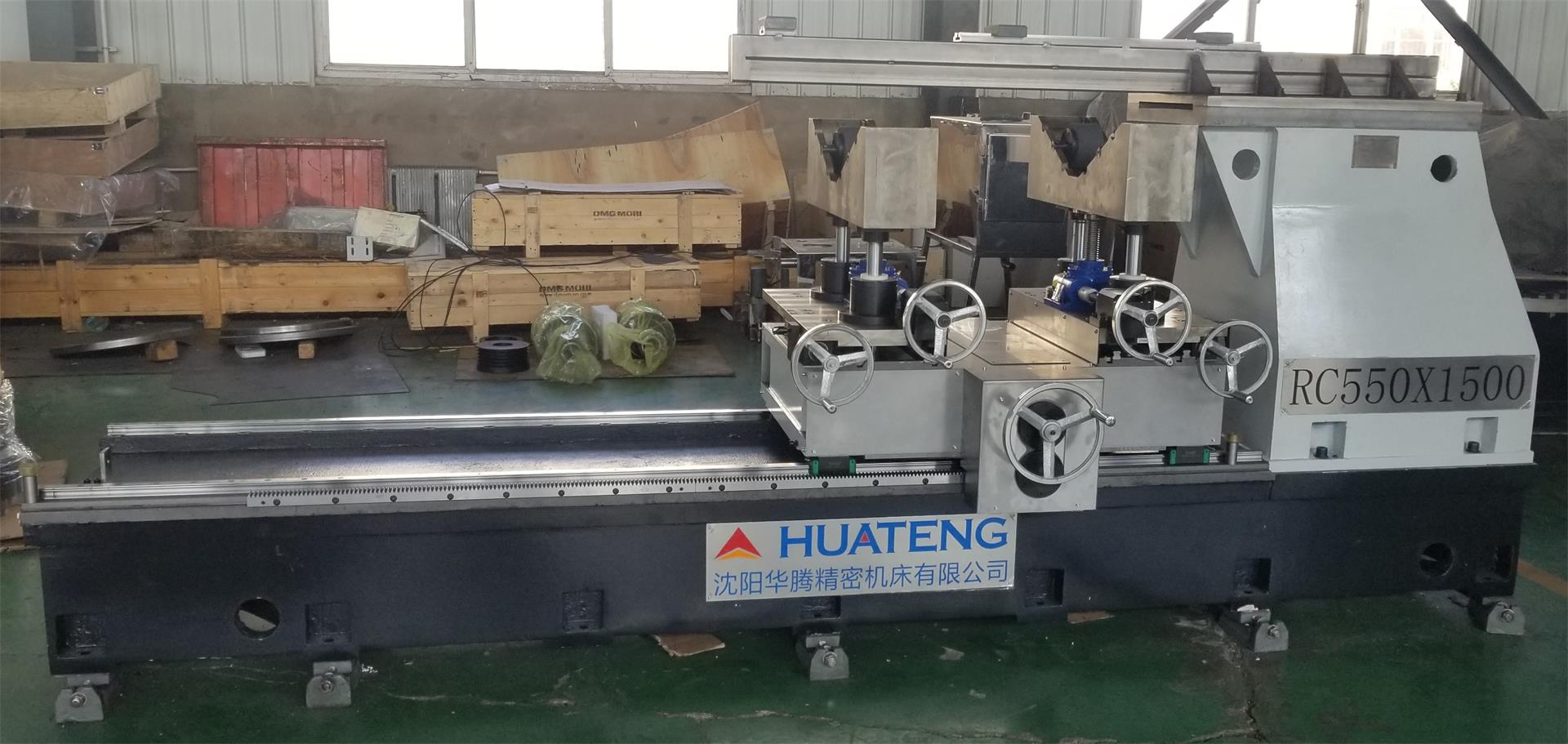

一、HT-RC550×1500型双重管组立机床特点：
1、 机床主要是根据石英热加工行业的需求而设计制造生产的热加工设备。
2、 机床床身主要采用铸造件和不锈钢件组成的整体结构件，具有良好的刚性，和耐高温稳定性。
3、 机床采整体式开放式结，操作简单方便、易人性比较好。
4、 床身主梁内采用冷水内循环，避免高温作业带来的机床床身变形。
5、 设计机构紧凑，占用面小，刚性好。
二、HT-RC550×1500型双重管组立机床主要结构：
1、机床基座为整体铸造巨形水平结构,机床刚性强变形量小。
2、床身立柱为侧式整体铸造梯形结构，基础稳固。
3、承重悬臂横梁为不锈钢双层空芯冷却走水结构确保机床及工件精度稳定，
承载主芯管（内管壁）轴向及径向位置方向。
4、X轴向大拖板为整体铸造大跨距加长拖板，承载双重托架支撑外管壁3个坐
标轴的方向位置和调整。
5、X1/Z1托架支撑外管壁、主要调节操作者右手边的前后、上下方向尺寸的精
度。
6、X2/Z2托架支撑外管壁、主要调节操作者左手边的前后、上下方向尺寸的精
度。
7、拖板上可根据用户的需求加装火源喷把座，用户提供火把型号及图纸供方承
做火把固定座。
8、承重悬臂横梁：悬臂横梁上的耐热材料由需方自己来完善（因管直径大小、
壁厚不一致，耐热材料宽窄、壁厚、材质也不一样）。
三、HT-RC550×1500型机床主要技术参数及规格：
|
项目型号
|
单位
|
HT-RC550×1500型
|
备注
|
|
1、主芯轴横梁支撑长度
|
mm
|
1200
|
|
|
2、主芯轴横梁中心高尺寸
|
mm
|
1500
|
|
|
3、X轴大滑鞍左右行程
|
mm
|
1800
|
|
|
4、焊接管加工直径范围
|
mm
|
200-500
|
|
|
5、焊接管加工长度范围
|
mm
|
700-1600
|
|
|
6、大滑鞍工作台尺寸
|
mm
|
1100×695
|
|
|
7、X1/X2轴托架前后行程
|
mm
|
200
|
可微调、锁紧
|
|
8、Z1/Z2轴托架升降行程
|
mm
|
150
|
可微调、锁紧
|
|
9、机床净重
|
T
|
2.5吨
|
|
|
10、机床外型（长×宽×高）
|
mm
|
3850×720×1550
|
|
HT-RC550×1500
