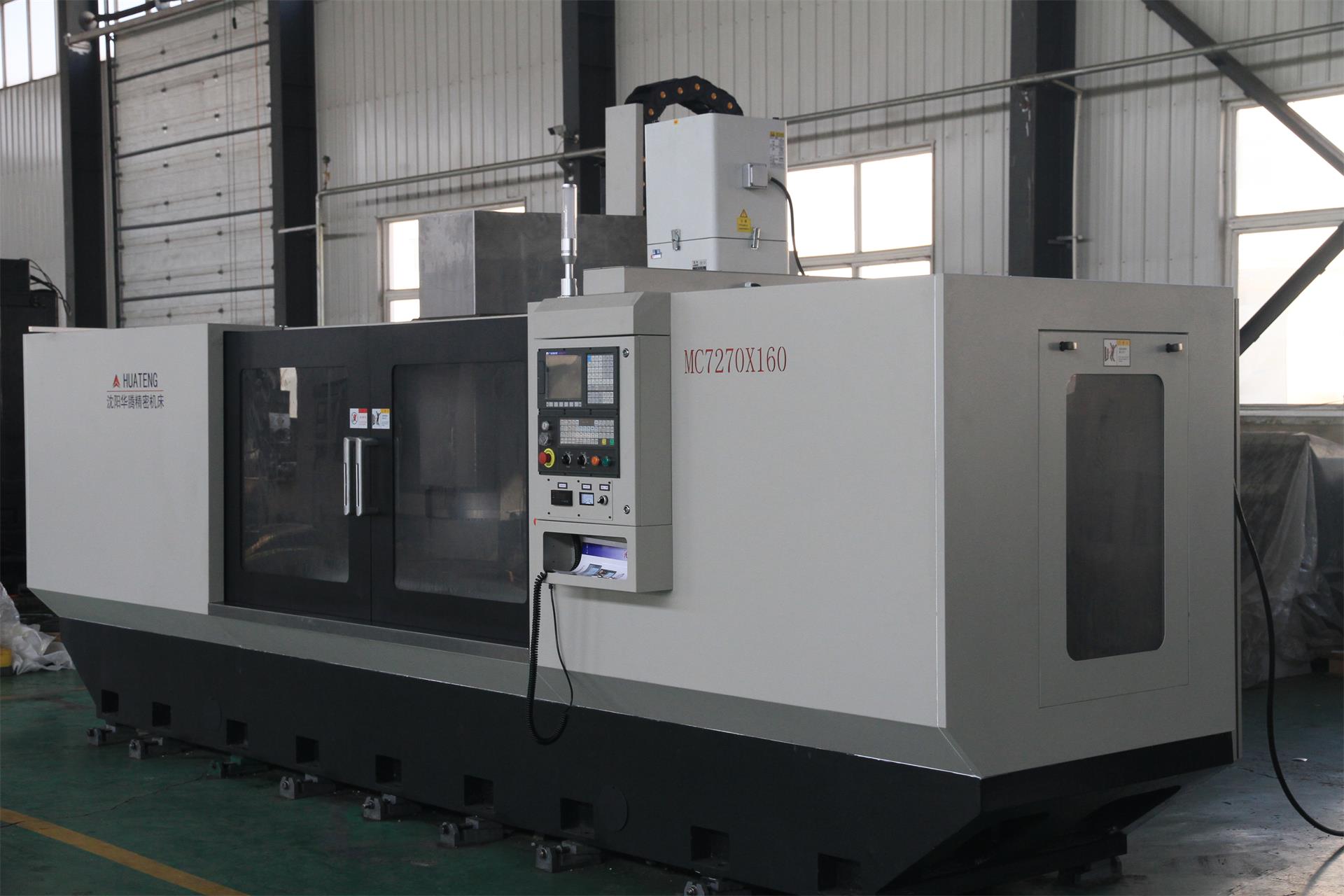

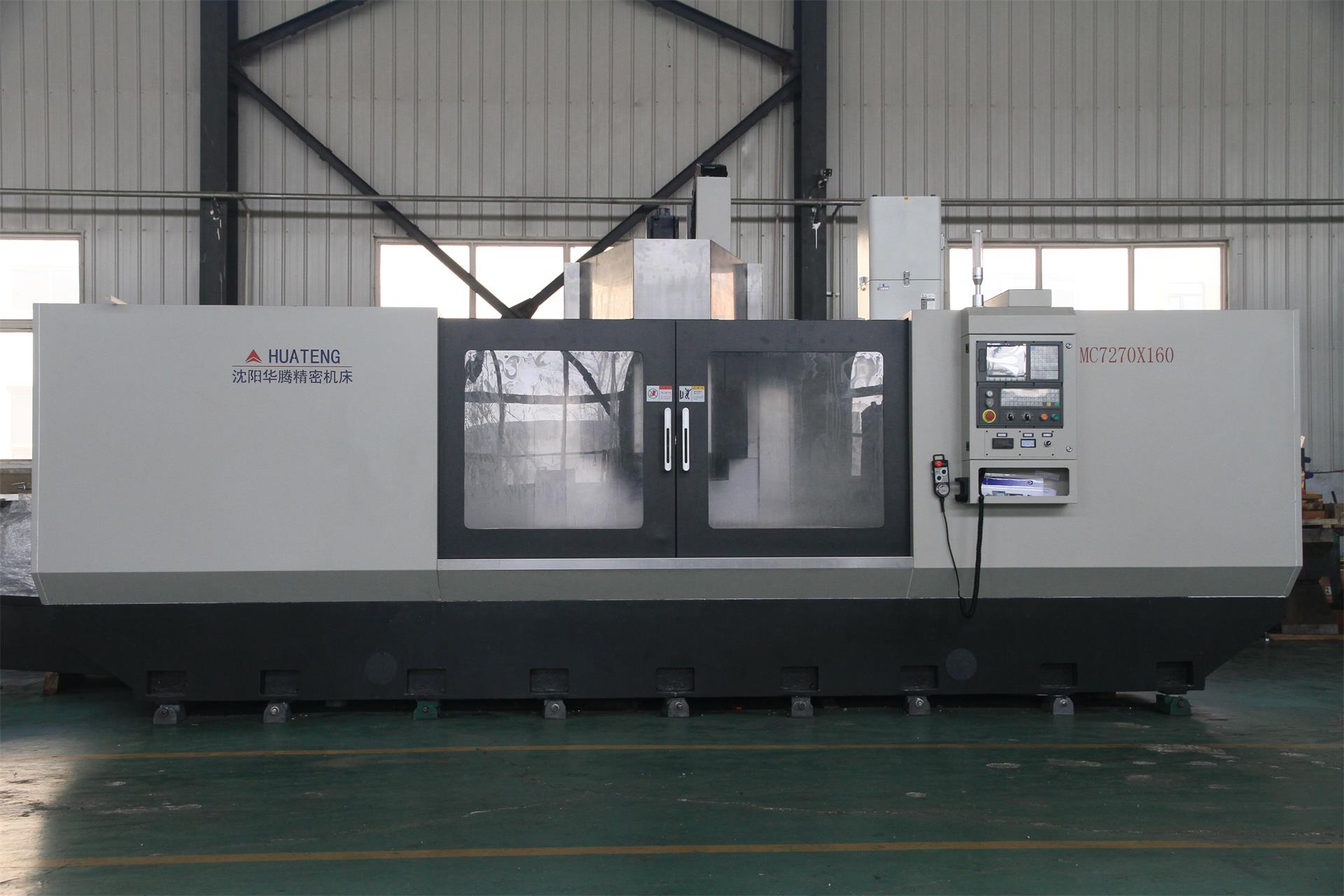

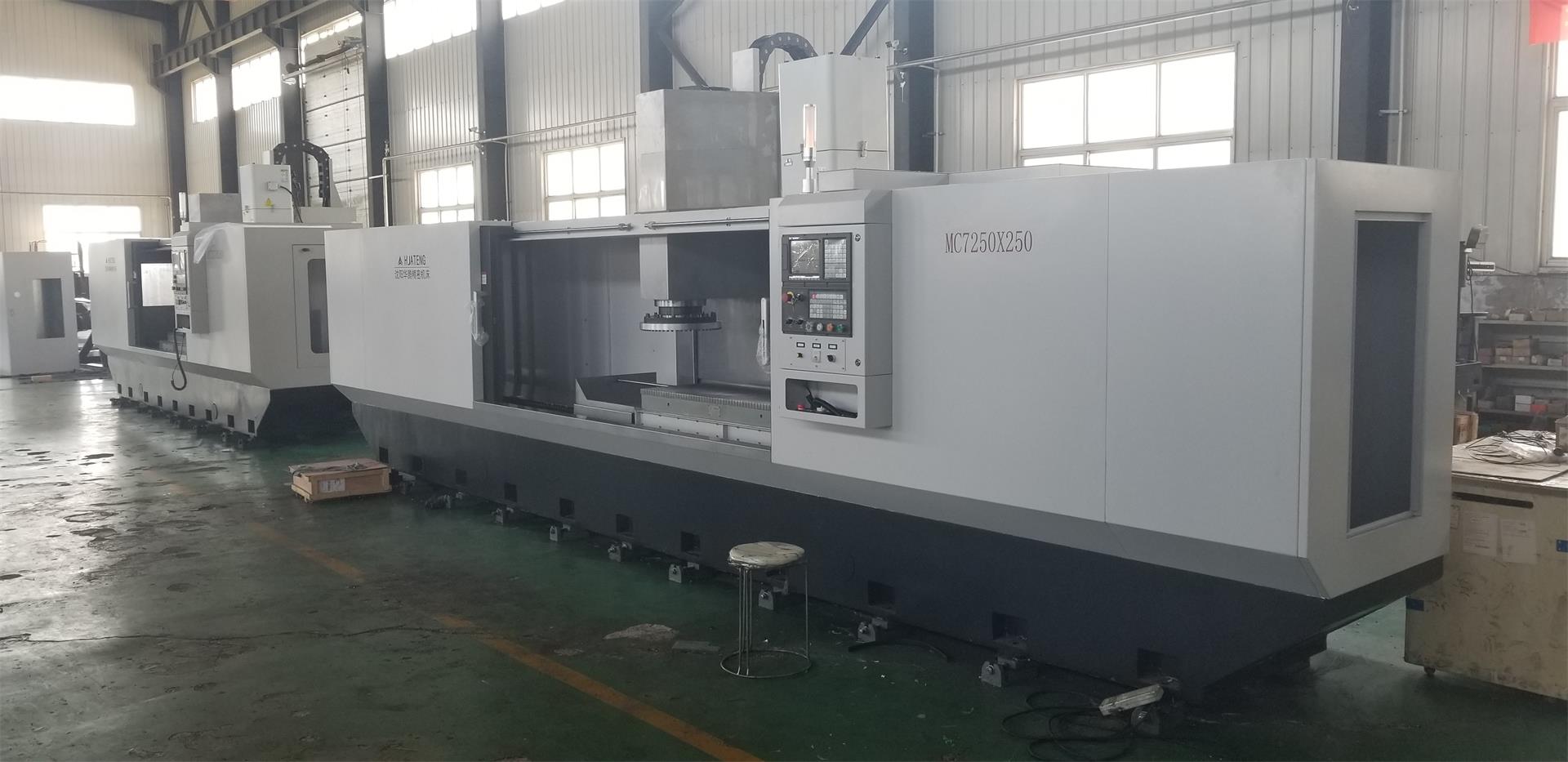

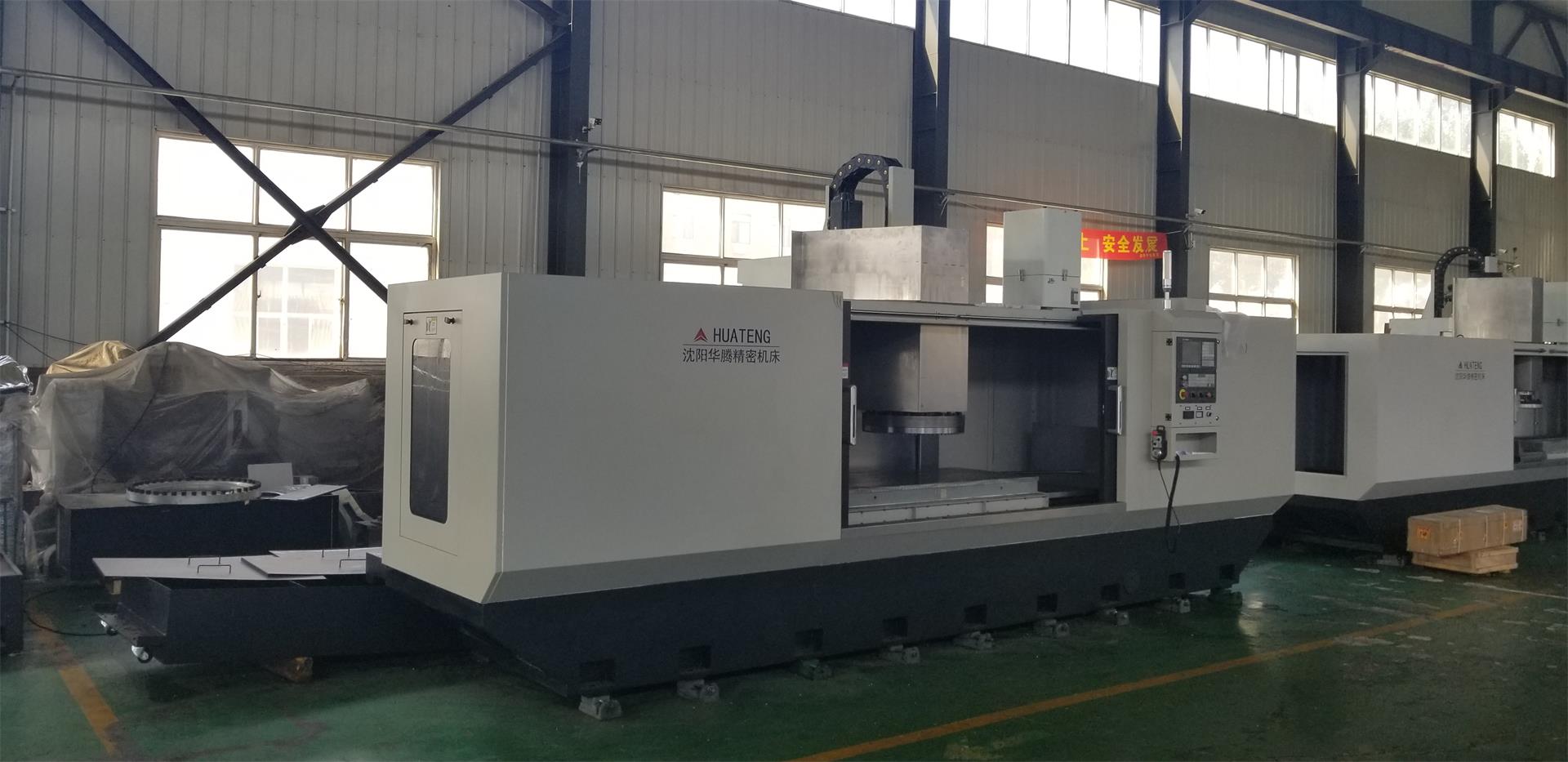

一、HT-MC72系列数控立式磨床特点：
1、立式结构的布局形式：采用单立柱、主轴上下移动。工作台横向左右移动，全封闭防护罩。数控立式磨床、配有大直径盘状大型磨刀盘，可磨削石英板及石英块、硅片、陶瓷片、玻璃片等工件机床。
2、床身采用树脂砂工艺铸造和高强度铸铁材料，利用计算机三维辅助优化设计，肋板布置合理，提高其刚度和强度。X轴采用台湾上银滚柱直线导轨副，Z轴采用铸铁淬火、磨削导轨面的滑动导轨副。其特点是即有直线导轨的精度又有硬轨的刚性，精度保持性好，定位精度高，切削抗震动性能好。
3、为了满足机床切削能力，立柱采用大截面，具有足够的抗弯刚性和抗扭刚性。立柱导轨采用铸铁淬火、磨削导轨面，滑动导轨副具有较强的刚性及稳定性。主轴安装在Z轴滑鞍上、上下移动，大功电机驱动磨头旋转、运转平稳。Z轴伺服电机带有自动抱闸功能，在断电的情况下，将电机轴抱紧，使之不能转动。

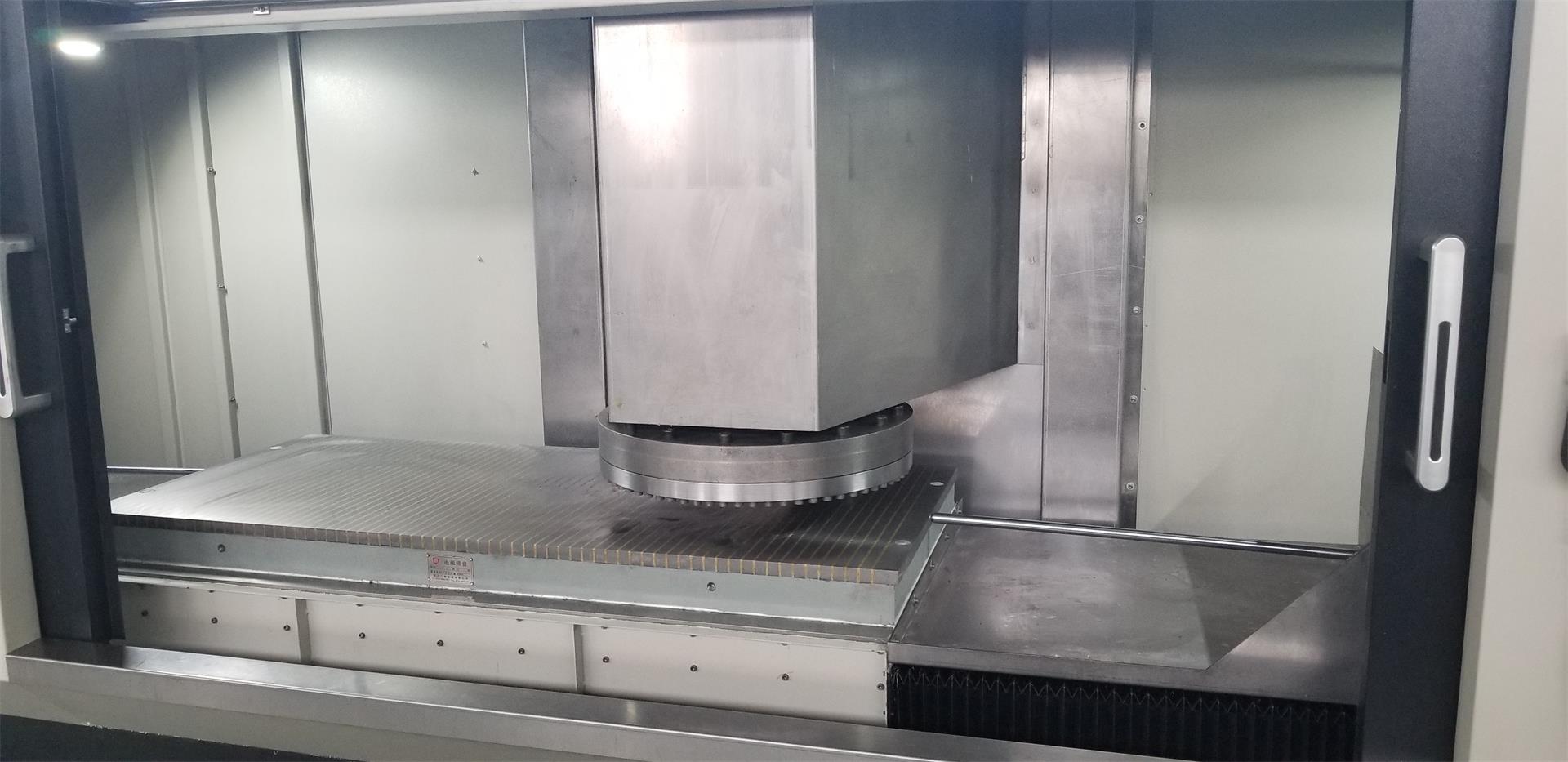

4、主轴采用大切削主轴设计，能够低速大扭矩，装配直径∅450至∅750mm圆盘式磨盘。
5、机床的床身导轨（X/Z轴）采用铠甲式防护罩，以防粉尘及冷却液飞溅，使操作者在安全舒适的环境中工作。
6、本机床采用广州数控设备有限公司系统。Z轴进给轴可选配光栅尺，最小分辨率0.1um(机床实际应用1um)，线性插补：两个轴，程序容量：10000个程序，USB接口、支持U盘操作补偿，进给倍率0-100%，主轴倍率50%-120%。
7、本机床专为加工：石英板、石英棒、硅片、硅棒、陶瓷片、玻璃片等行业设计制造的机床，比平面磨床效率高出2～3倍，磨削进给量可达到0.005mm而平面磨床磨削进给量只能达到0.02mm。粗糙度刀花均匀、没有波纹，表面粗糙度高于Ra0.02～0.04um。
二、HT-MC72系列数控立式磨床参数及规格：
|
参数项目
|
单位
|
数控立式磨床分类
|
|
型号
|
HT
|
HT-MC7280（7250）×160
|
HT-MC7280（7250）×200
|
HT-MC7280（7250）×250
|
|
1、加工范围（磨盘端面至磁盘）
|
mm
|
0-350
|
0-350
|
0-350
|
|
2、主电机功率
|
Kw
|
22
|
22
|
22
|
|
3、主轴最高转数
|
r/min
|
1000
|
1000
|
1000
|
|
4、刀盘直径
|
mm
|
720（400）
|
720（400）
|
720（400）
|
|
5、工作台尺寸
|
mm
|
1600×800
|
2000×800
|
2500×800
|
|
6、磁盘尺寸
|
mm
|
1600×800
|
2000×800
|
2500×800
|
|
7、X轴行程
|
mm
|
2500
|
2900
|
3400
|
|
8、Z轴滑枕行程
|
mm
|
350
|
350
|
350
|
|
9、X、Z轴快移速度
|
m/min
|
8
|
8
|
8
|
|
10、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
18m扬程
|
|
11、数控系统(标准)
|
套
|
GSK
|
GSK
|
GSK
|
|
12、机床定位精度X、Z
|
mm
|
0.02/全长
|
0.02/全长
|
0.02/全长
|
|
13、机床净重
|
T
|
11
|
14
|
16
|
|
14、机床外型（长×宽×高）
|
mm
|
5650×2700×2900
|
6050×2500×3000
|
6750×2500×3000
|
