一、HT-LTK5710×20型数控龙门铣床特点：

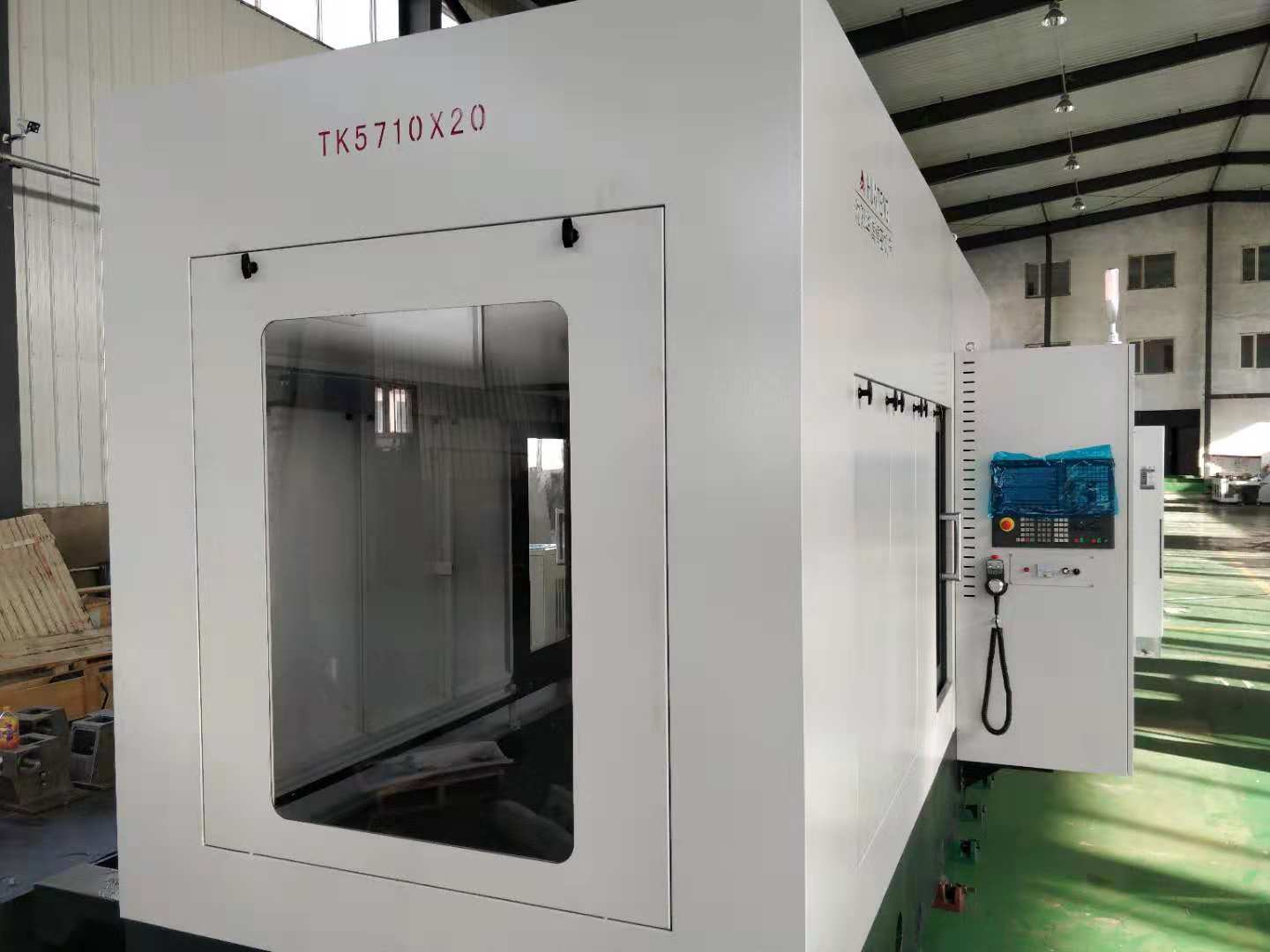

1、 机床采用国际最新设计理念、采用内外全防护全封闭防护装置。对导轨和丝杠进行全封闭防护，易于冷却和切屑的清理、彻底隔绝了水，油、切屑对导轨，丝杠、电机等关键件的污染，防护间即保证了机床的美观，又保证了操作者的安全。

2、 机床采用整体龙门式结构（双立柱），Z轴滑枕带刀具上下运动，进给分辨率可达0.001mm/秒，运行平稳，定位精度高，移动速度快等特点。

3、 主轴采用BT40锥柄结构，换刀快捷，方便。

4、 所有数控坐标轴均采用绝对值编码器控制,解决坐标轴回零不准的问题，可在任意位置循环启动。

5、 主要传动原件：采用台湾产的整体主轴、直线导轨、丝杠副等，确保机床精度高，稳定性好。

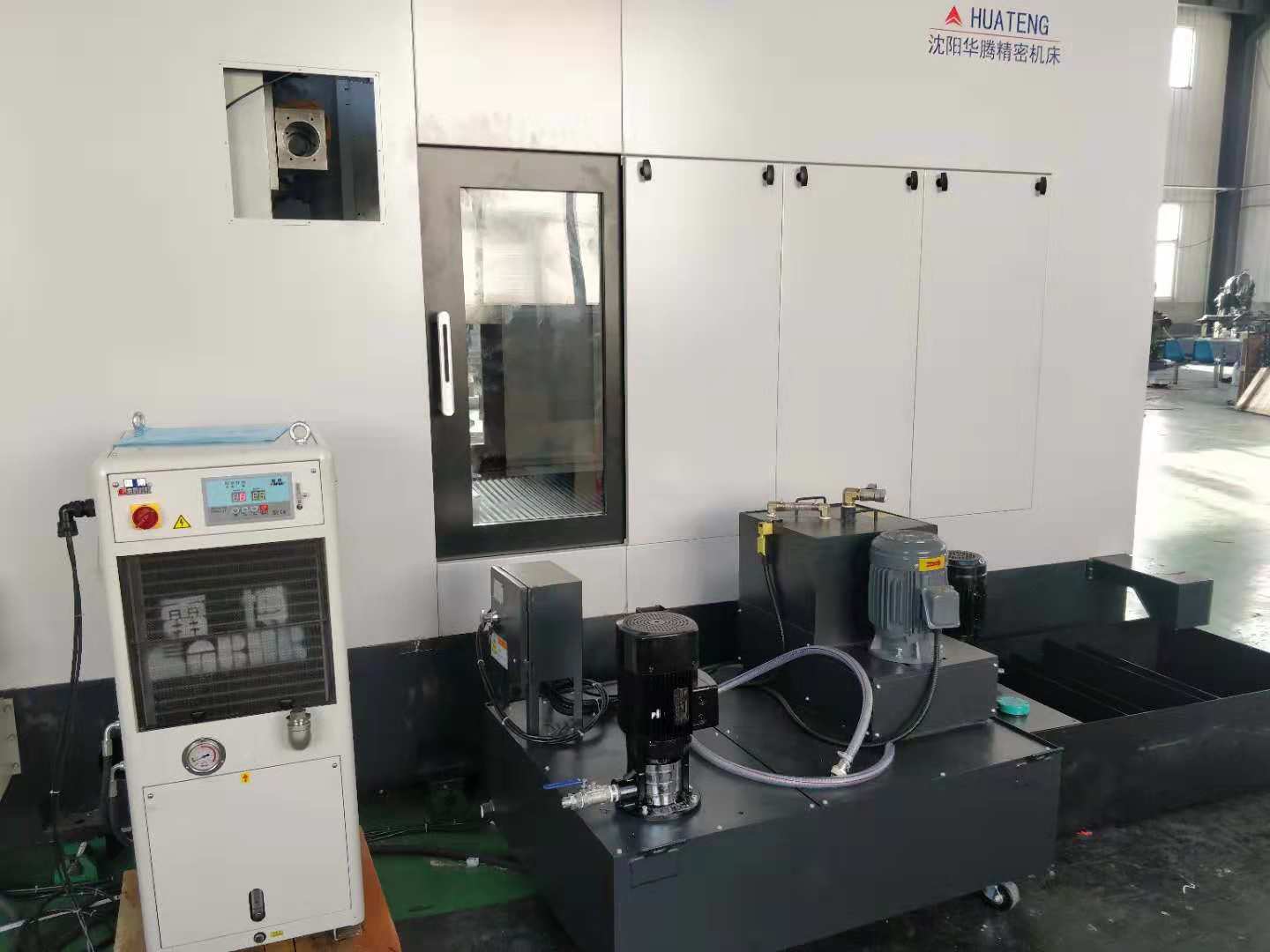

7、切削冷却系统：冷却泵采用4m³/h，56m扬程的水泵冷却，确保桶刀及工件的冷却，（可根据需方要求做好冷却箱与离心机的预留口，确保冷却系统通畅）。

8、机床采用西门子、数控系统，X、Y、Z、三轴数控伺服控制。

9、具有刀具补偿管理页面和报警信息页面等功能，对机床所有动作都进行有效控制。

10、HT-LTK5710X20型数控龙门铣专用机床，为交钥匙工程项目。应需方要求供方确保从设计制造到交付使用过程中，承诺保质量、保工期、保服务。

二、HT-LTK5710×20型龙门铣床的主要功能：

     机床采用整体床身龙门式结构（双立柱），X轴为（横梁）前后移动方向坐标轴，Y轴为（工作台）左右移动方向坐标轴，Z轴为（刀具滑枕）上下移动方向坐标轴。确保机床的高刚性及精度稳定性，提高工件的加工精度和工作效率。

    主轴采用伺服主电机11KW 驱动，主轴转速可达到50-8000r/min转，获得最经济的加工效果。

三、  （一）零件名称、图号、加工精度：

（二）机床制造精度：

1、X、Y、Z轴直线度：0.01mm。

2、X、Y、Z轴垂直度：0.02mm。

3、工作台平面度：0.05mm。

4、X、Y、Z轴定位精度：0.02mm。

5、X、Y、Z轴重复定位精度：0.012mm。

四、HT-LTK5710×20机床主要技术参数及规格：
