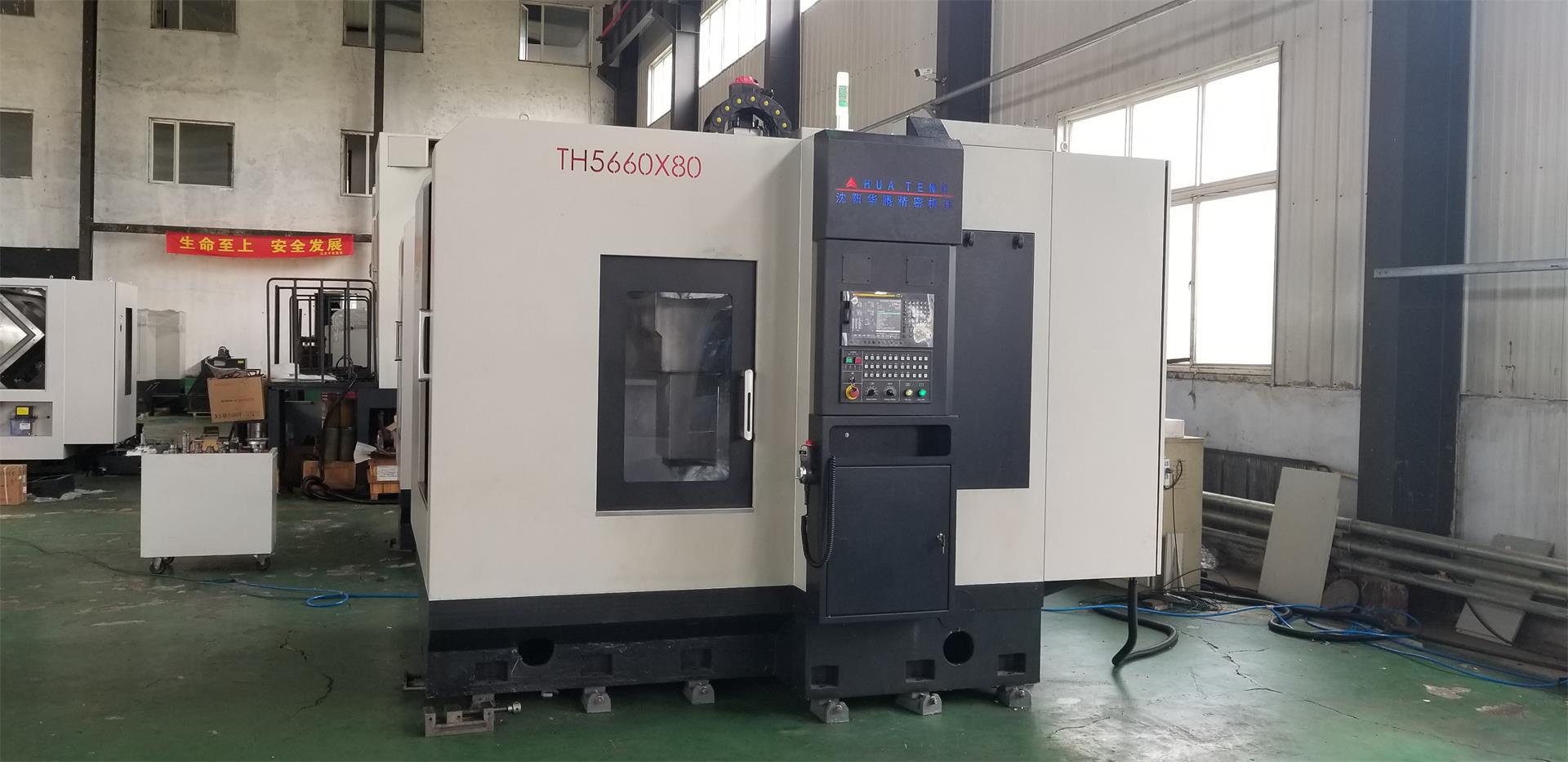

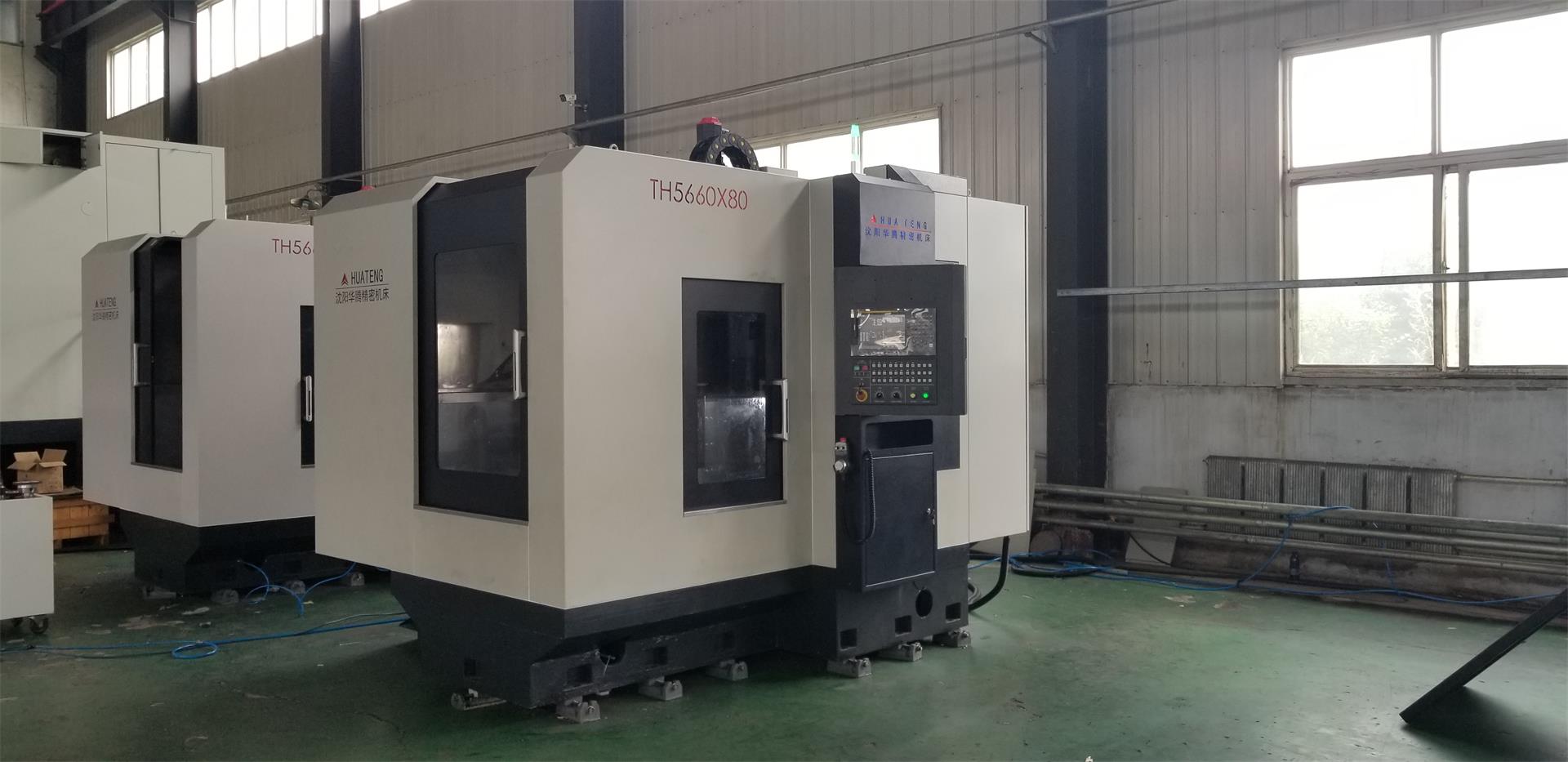

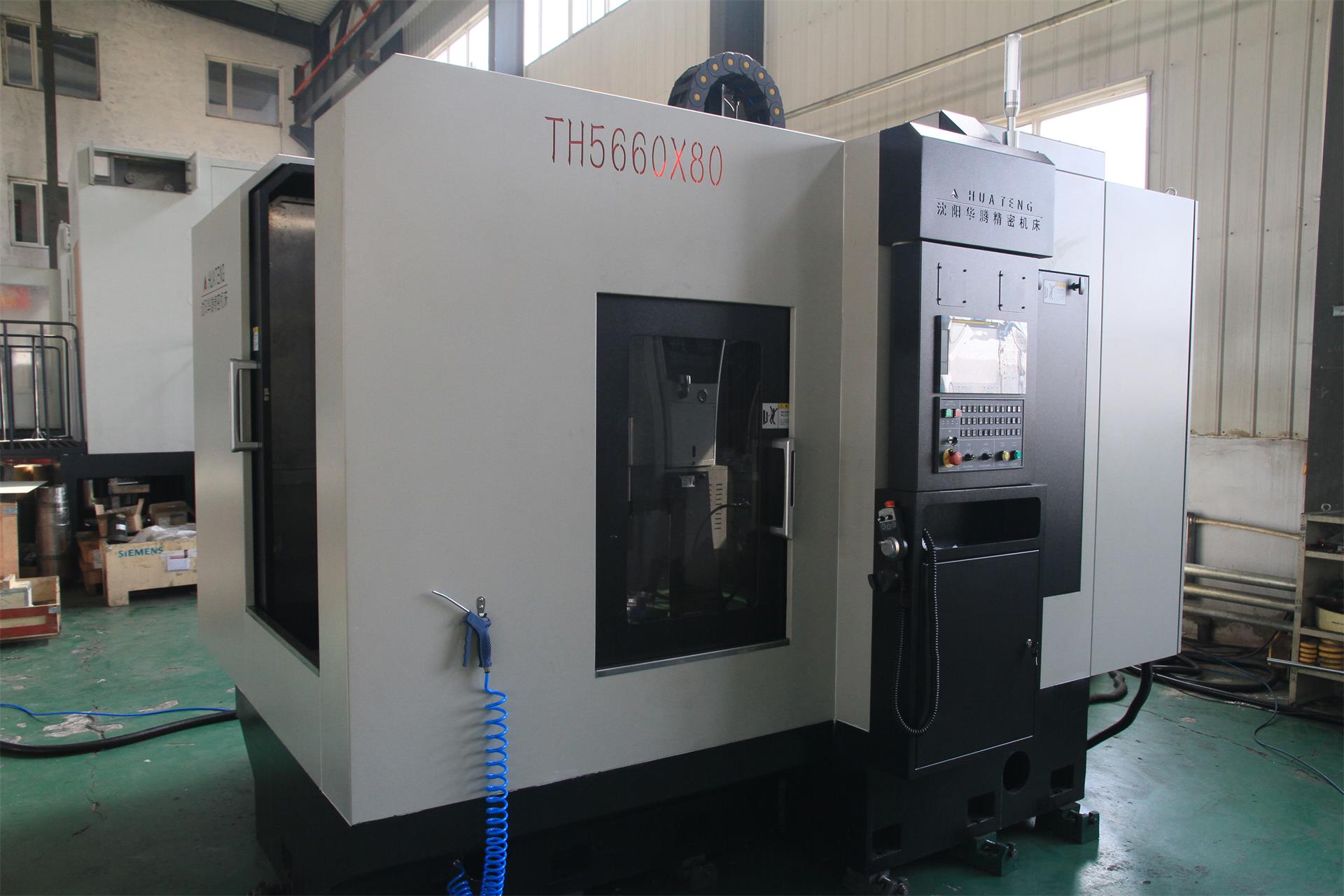

一、TH56系列龙门式加工中心机床特点：
1、 该机床专为石英、硅类深加工行业设计制造的高效机床，设计新颖结构合理，采用全封闭防护间、对导轨和丝杠进行全封闭防护，易于冷却和切屑的清理、彻底隔绝了水，油、切屑对导轨，丝杠、电机等关键件的污染，防护间即保证了机床的美观，又保证了操作者的安全。
2、 机床采用整体龙门结构，X轴为工作台前后方向坐标轴，Y轴为龙门横梁左右方向坐标轴，主轴布置在上下运动的滑枕上Z轴，保证机床的高刚性及精度稳定性，提高工件的加工精度和加工效率滑枕带主轴上下运动，具有排屑顺畅，运行平稳，定位精度高，移动速度快等特点。
3、 主轴采用机械式主轴，伺服主电机直连驱动，主轴转速最高可达24000r/min，获得最经济的加工效果。
4、 采用台湾机械手式刀库，标准刀库容量16把。
5、 所有数控坐标轴均采用圆柱线导轨，精度高，承载大，运动平稳，精度保持性好。
6、 采用200L/min，18m扬程大水泵冷却。
7、 具有刀具补偿管理页面和报警信息页面等功能，对机床所有动作都进行有效控制。
8、 润滑系统采用自润滑系统，保证机床切削液与润滑油彻底分离。
二、TH56系列龙门式加工中心机床主要技术参数及规格：
|
参数项目
|
单位
|
TH56系列龙门式加工中心机床分类
|
|
型号
|
HT
|
TH5630×60
|
TH5660×80
|
TH5680×120
|
TH5660B (圆盘式)
|
TH5660BC （五轴加工）
|
|
1、主轴刀柄（标准）
|
mm
|
BT30
|
BT30
|
BT30
|
|
|
|
2、主电机功率
|
Kw
|
3.7
|
3.7
|
3.7
|
|
|
|
3、主轴最高转数
|
r/min
|
24000
|
24000
|
24000
|
|
|
|
4、工作台尺寸
|
mm
|
600×300
|
800×600
|
1200×800
|
|
|
|
5、X轴行程
|
mm
|
|
1000
|
|
|
|
|
6、Y轴行程
|
|
|
800
|
|
|
|
|
7、Z轴滑枕行程
|
mm
|
|
450
|
|
|
|
|
8、X、Y、Z轴快移速度
|
m/min
|
24
|
24
|
24
|
|
|
|
9、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
18m扬程
|
|
|
|
10、数控系统(标准)
|
套
|
FANUC 0i-MF
|
FANUC 0i-MF
|
FANUC 0i-MF
|
FANUC 0i-MF
|
|
|
11、机床定位精度X、Y、Z
|
mm
|
0.012
|
0.012
|
0.012
|
0.012
|
|
|
12、X、Y、Z轴重复定位精度
|
mm
|
0.010
|
0.010
|
0.010
|
0.010
|
|
|
13、工作台平面度
|
mm
|
0.02
|
|
|
|
|
|
14、机床净重
|
T
|
6
|
6.8
|
7.6
|
7.2
|
|
|
15、机床外型（长×宽×高）
|
mm
|
|
3350×2500×2800
|
|
|
|
