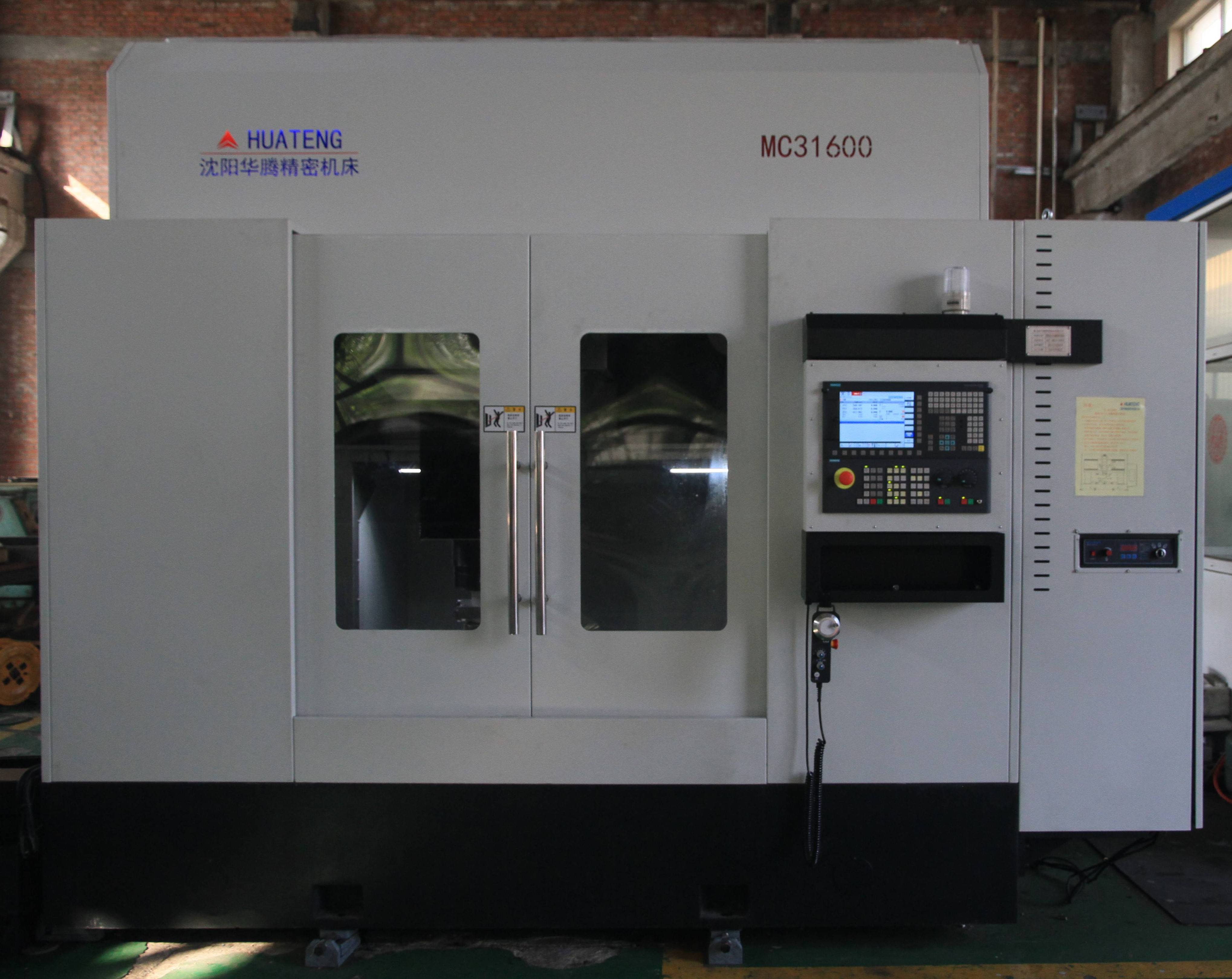

一、 HT-MC3系列数控龙门式高精度复合机床特点：
1、 机床引进德国最新设计理念、采用全封闭防护间及加工区的二层防护、以保证加工区及功能区彻底隔离，并采取特殊防护对导轨和丝杠进行全封闭式保护，易于冷却和磨削的清理、彻底隔绝了水，油、切屑对导轨，丝杠、电机等关键件的污染，防护间即保证了机床的美观，又保证了操作者的安全。
2、 机床采用90度双开式防护门，可适合大型工件上下料减轻工人的劳动强度
3、 机床采用整体龙门式结构，滑枕与X轴十字布置安装在横梁上，保证了机床的整体刚性，优化机床结构。

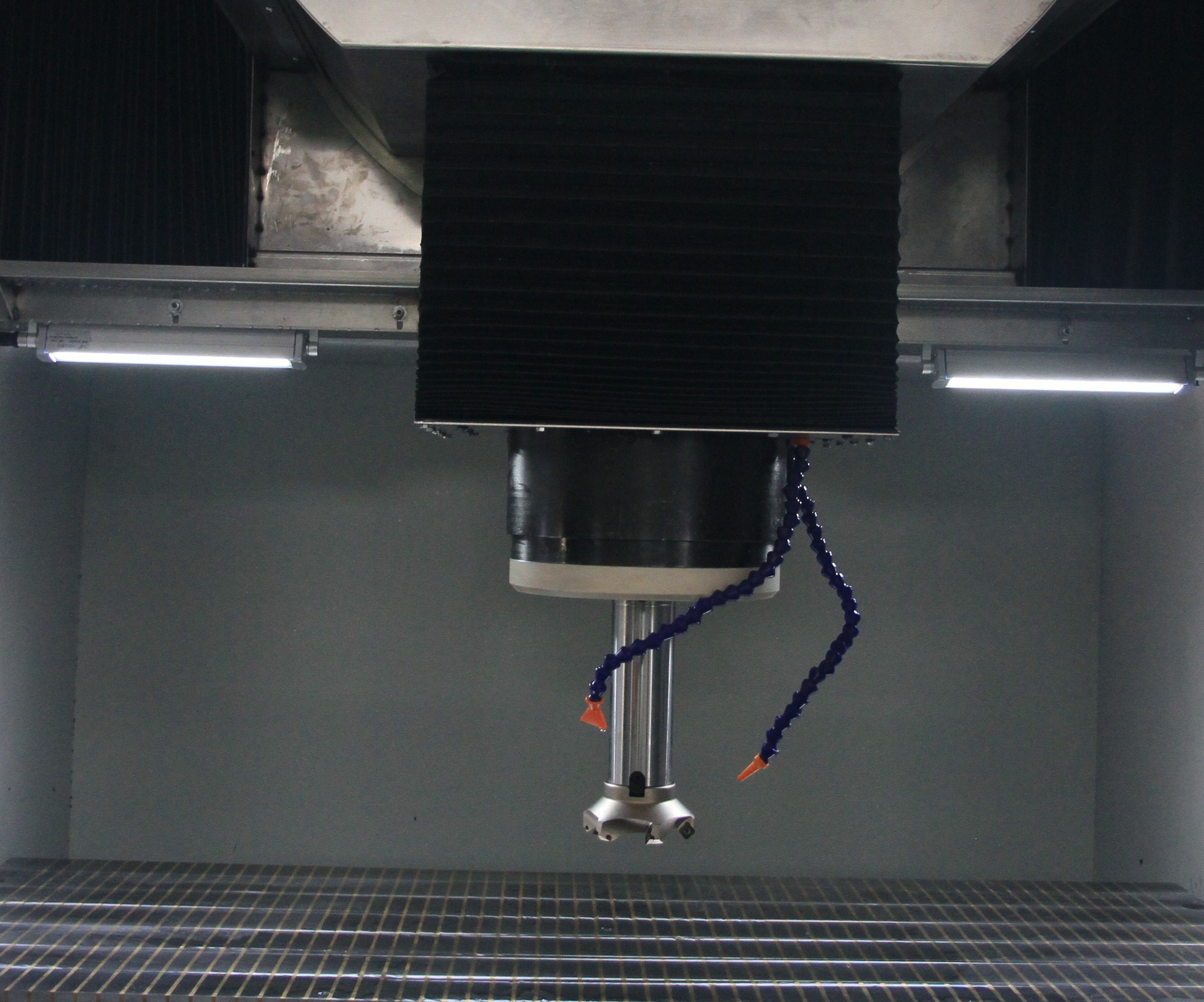

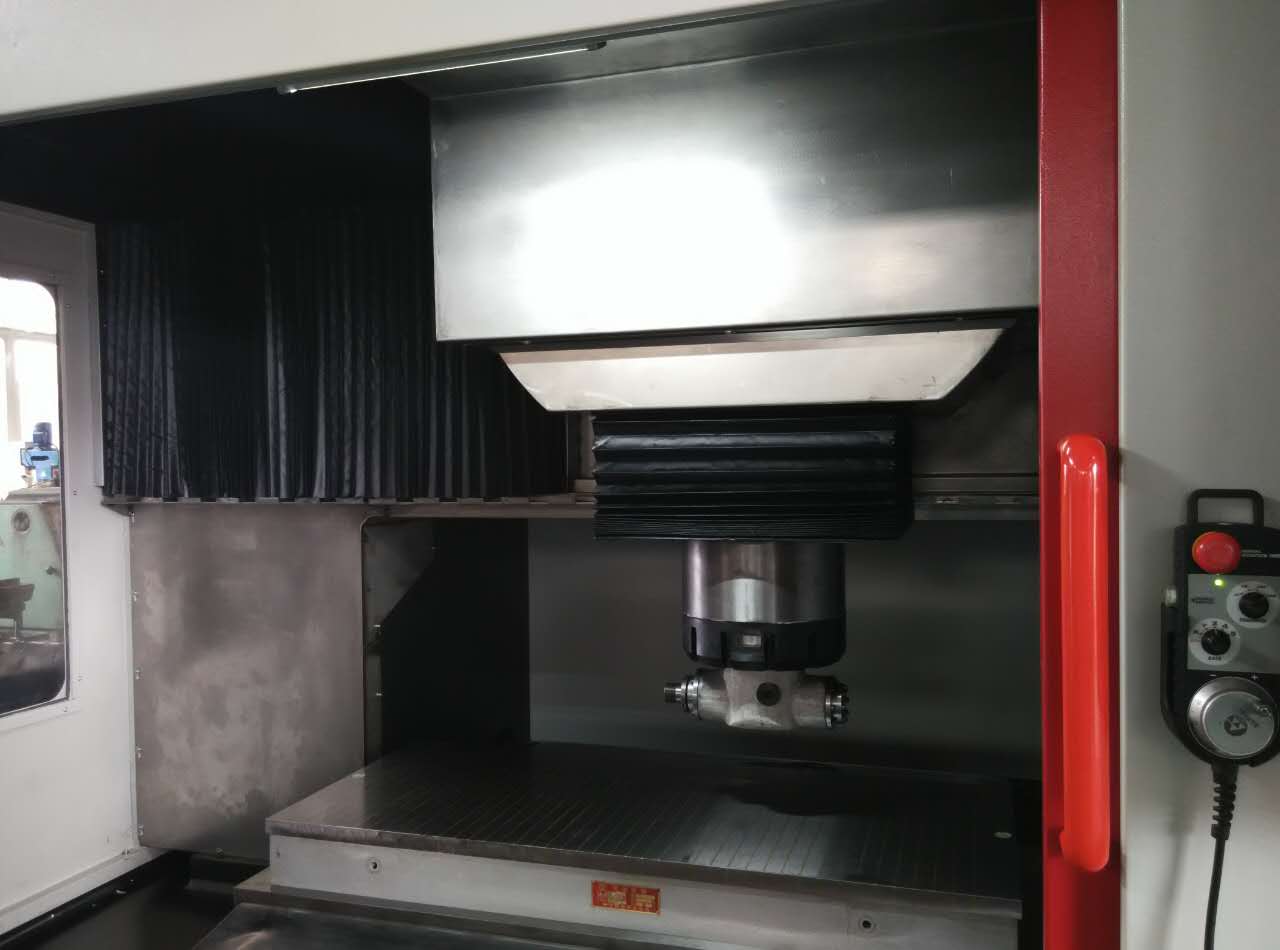

4、 滑枕带动主轴上下运动，具有排屑顺畅，运行平稳，定位精度高，移动速度快等特点。
主轴安装有抗污染的主轴风帘结构，保证了主轴的不被冷却液污染。
主轴安装了自动冷却恒温系统，保证了主轴的运转温度，提高主轴精度及寿命。
主轴采用11KW主伺服电机驱动，主轴转速可达到7000-10000r/min，获得最经济的加工效果。
5、 所有数控坐标轴均采用绝对值编码器控制,解决坐标轴回零不准的问题，可在任意位置循环启动。
6、 所有数控坐标轴均采用圆柱线导轨，精度高，承载大，运动平稳，精度保持性好。
7、 B轴（滑枕旋转）采用全自动夹紧和旋转伺服系统，保证B轴在13°-0-13°范围内自由旋转，操作简单，回转精度高。
8、 C轴采用进口定位部件，全自动伺服控制旋转和夹紧，保证C轴在0°— 360°范围内自由旋转，操作简单，回转精度高。
9、 磨槽动力头采用齿轮传动结构，磨轴双头支撑，确保磨槽轴的精度和寿命，转速可高达4000r/min.
10、 采用200L/min，18m扬程大冷却水泵，保证加工件得到充分冷却
11、 机床可以选配全自动离心机，全自动排屑。
12、 具有刀具补偿管理页面和报警信息页面等功能，对机床所有动作都进行有效控制。
13、机床采用整体龙门式结构，X轴为工作台前后方向坐标轴，Y轴为龙门横梁左右方向坐标轴，主轴布置在上下运动的滑枕上（Z轴），保证机床的高刚性及精度稳 定性，提高工件的加工精度和加工效率。
14、X、Y、Z数控坐标轴导轨采用台湾上银圆柱线导轨，既有较高的运动精度和刚性，又有较高的精度保持性。
15、B轴旋转采用液压和伺服电机结构，液压松开和蝶形弹簧夹紧，由伺服电机驱动B轴旋转，保证B轴在13°-0-13°范围内任意角度定位。
16、可以安装磨槽动力头，可以在CNC加工中心和磨槽机之间自由转换。
17、C轴（磨槽动力头）旋转采用液压和伺服电机结构，液压松开和夹紧，由伺服电机带动C轴旋转，保证C轴在 0°— 360°范围内自由旋转。
二、HT-MC3系列数控龙门式高精度复合机床参数及规格：
|
参数项目
|
单位
|
数控龙门式高精度复合机床系列分类
|
|
型号
|
|
HT-MC31300
|
HT-MC31600
|
|
1、主轴锥孔型号
|
BT
|
BT40
|
BT40
|
|
2、磨头最高转速
|
r/min
|
4500
|
4500
|
|
3、铣头最高转数
|
r/min
|
10000
|
10000
|
|
3、磨片直径范围
|
mm
|
80-152
|
80-152
|
|
4、主电机功率
|
Kw
|
11
|
11
|
|
5、X轴工作台行程
|
mm
|
650
|
650
|
|
6、Y轴横梁行程
|
mm
|
1350
|
1650
|
|
7、Z轴刀具滑枕行程
|
mm
|
450
|
450
|
|
8、机床定位精度X、Y、Z
|
mm
|
0.02/全长
|
0.02/全长
|
|
9、B/C轴旋转精度
|
″
|
±4
|
±4
|
|
10、工作台尺寸
|
mm
|
1500×650
|
1800×650
|
|
11、电磁吸盘尺寸
|
mm
|
1500×650
|
1800×650
|
|
15、X、Y、Z轴快移速度
|
m/min
|
8
|
8
|
|
16、数控系统(标准)
|
/
|
GSK/SIEMENS
|
GSK/SIEMENS
|
|
17、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
|
18、机床净重
|
T
|
11.6吨
|
13.6吨
|
|
19、机床外型（长×宽×高）
|
mm
|
4200×2200×2800
|
4500×2200×2800
|
