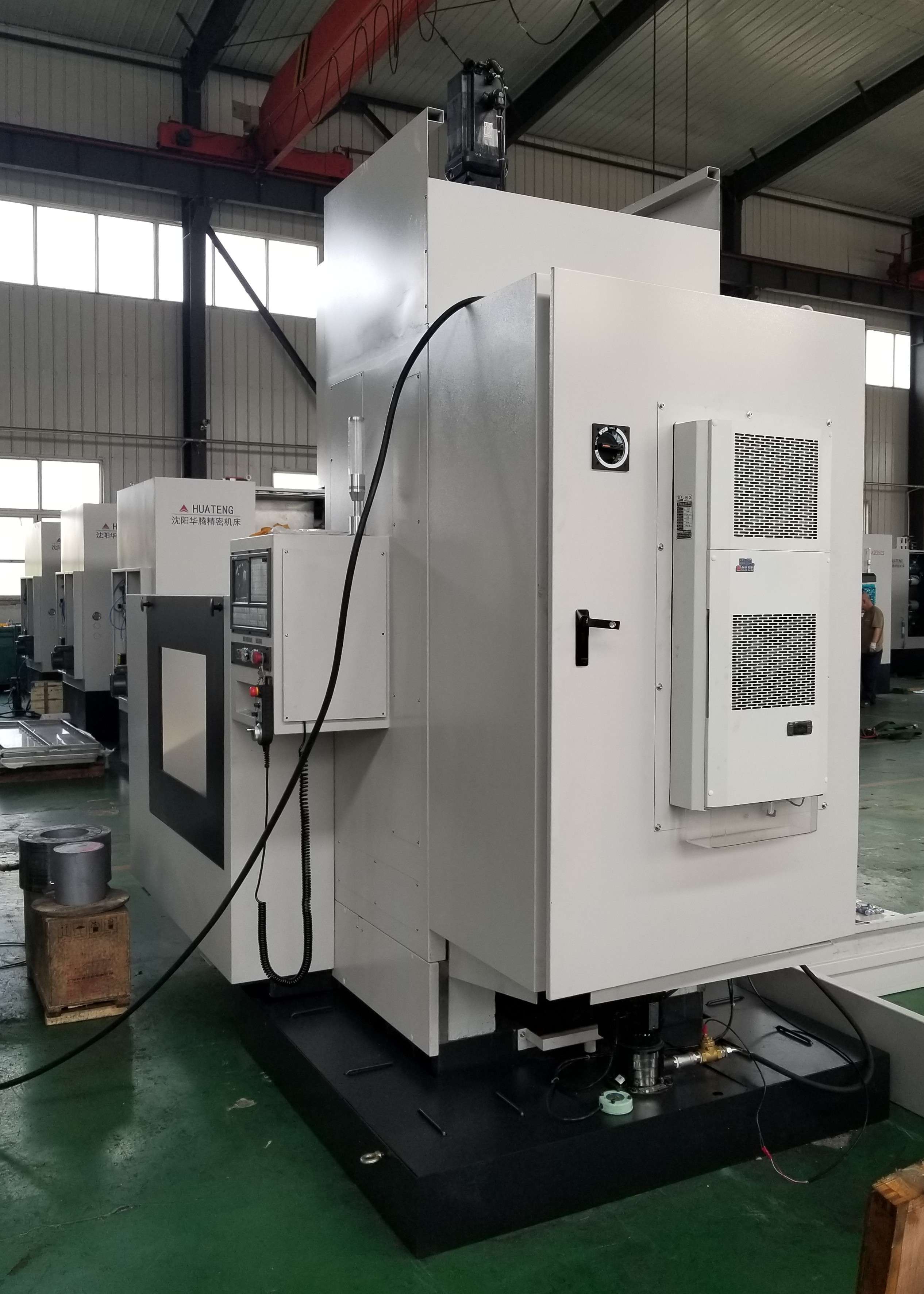

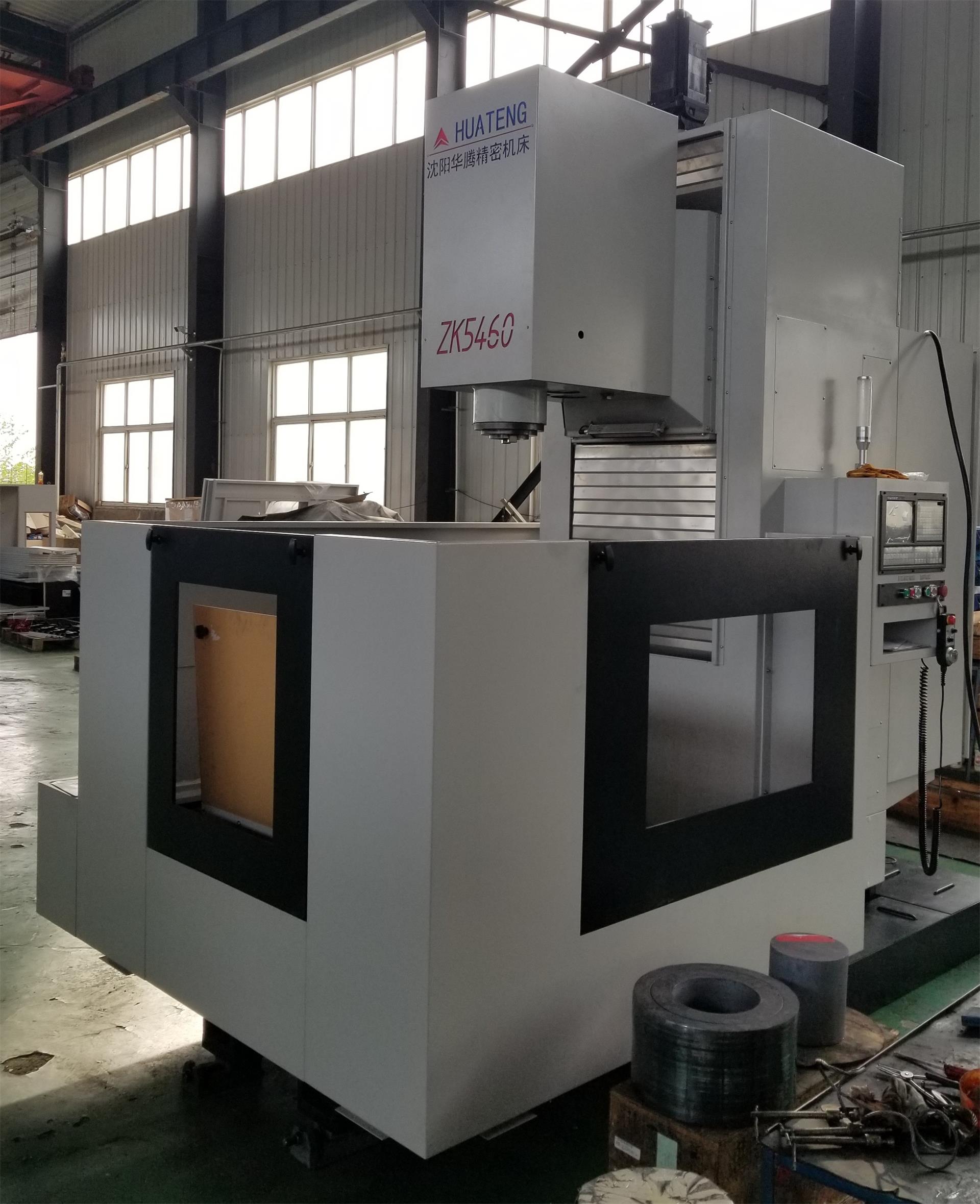

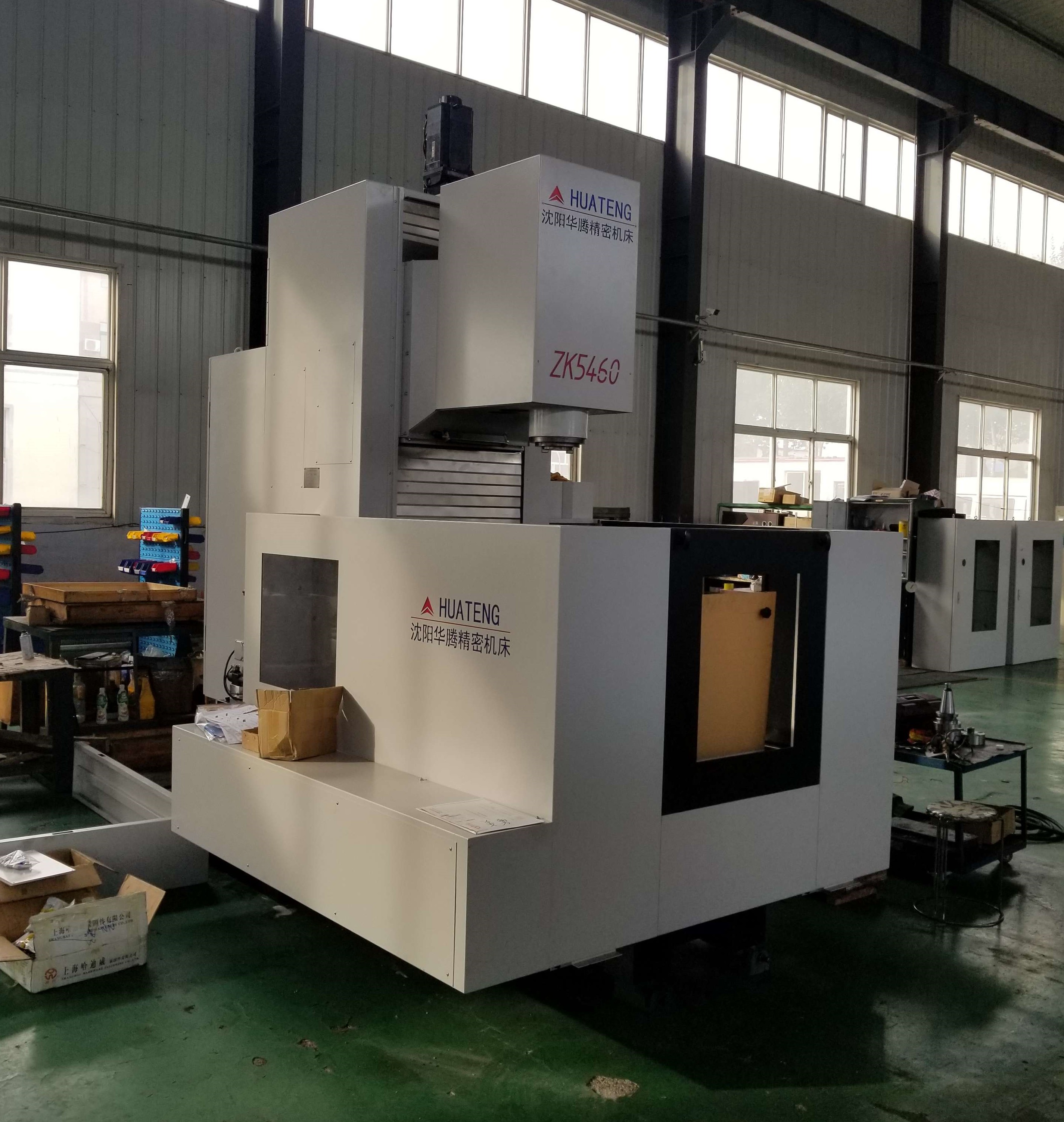

一、HT-ZK5460型立式数控钻铣机床特点：
1、立式结构的布局形式：采用单立柱、十字滑台的工作台，功能区采用全防护、加工区采用半防护。
2、床身采用树脂砂工艺铸造和高强度铸铁材料，利用计算机三维辅助优化设计，肋板布置合理，提高其刚度和强度。
3、X、Y轴导轨副采用铸铁淬火、磨削导轨面，移动副导轨面聚四氟乙烯贴塑面，经过与铸铁导轨刮研而成，其特点是导轨副刚性好、摩擦力小，精度保持性好，定位精度高，同时承载能力大，切削抗震动性能好。
4、X、Y轴驱动十字滑台的工作台:伺服电机通过联轴器与滚珠丝杠直联,带动十字滑台的工作台移动，X轴为左右移动、Y为前后移动，并对丝杠进行预拉伸，以提高丝杠副的刚度。
5、为了满足机床切削能力，立柱采用大截面，具有足够的抗弯刚度和抗扭刚度。
6、立柱导轨副采用铸铁淬火、磨削导轨面，移动副导轨面聚四氟乙烯贴塑面，经过与铸铁导轨刮研而成。
7、Z轴为主轴箱上下移动：伺服电机通过减速器1：3减速与滚珠丝杠连接，滚珠丝杠带动主轴箱在立柱上下移动，实现Z轴进给运动。
8、Z轴电机带有自动抱闸功能，在断电的情况下，将电机轴抱紧，使之不能转动。
9、主轴箱采用矩形导轨，Z轴导轨副为滑动导轨副，即铸铁-塑料摩擦副传动，有良好的吸震性，保证加工时切削平稳。
10、主轴采用大切削主轴设计，能够低速大扭矩，套钻加工∅500的大孔，主轴采用BT50刀柄主轴，液压卸刀，可以适应不同孔径刀具，换刀快速。
11、机床的床身导轨（X、Y、Z轴）采用铠甲式防护罩，以防粉尘及冷却液飞溅，使操作者在安全舒适的环境中工作。
12、三个坐标轴承采用脂润滑，滚珠丝杠副、导轨均采用稀油润滑。
二、HT-ZK5460型立式数控钻铣机床参数及规格：
|
型号
|
单位
|
HT-ZK5460
|
|
1、主电机功率
|
Kw
|
7.5
|
|
2、主轴锥孔
|
BT
|
BT50
|
|
3、松刀控制
|
|
液压
|
|
4、主轴最高转数
|
r/min
|
1000
|
|
5、工作台尺寸
|
r/min
|
600×600
|
|
6、工作台允许最大荷重
|
KG
|
5000
|
|
7、最大硅棒套圆直径
|
mm
|
∅500
|
|
8、最大硅棒套圆长度
|
mm
|
450
|
|
9、最大硅棒套圆重量
|
KG
|
2000
|
|
10、X、Y、Z轴快移速度
|
m/min
|
8
|
|
11、工作台最大行程 - X轴
|
mm
|
600
|
|
12、工作台最大行程 - Y轴
|
mm
|
750
|
|
13、主轴最大行程 - Z轴
|
mm
|
600
|
|
14、冷却泵
|
200L/min
|
18m扬程
|
|
15、数控系统(标准)
|
套
|
GSK
|
|
16、机床定位精度X、Y、Z
|
mm
|
0.02
|
|
17、机床重复定位精度X、Y、Z
|
mm
|
0.015
|
|
18、机床净重
|
T
|
8.5
|
|
19、机床外型（长×宽×高）
|
mm
|
3100×2000×3400
|
