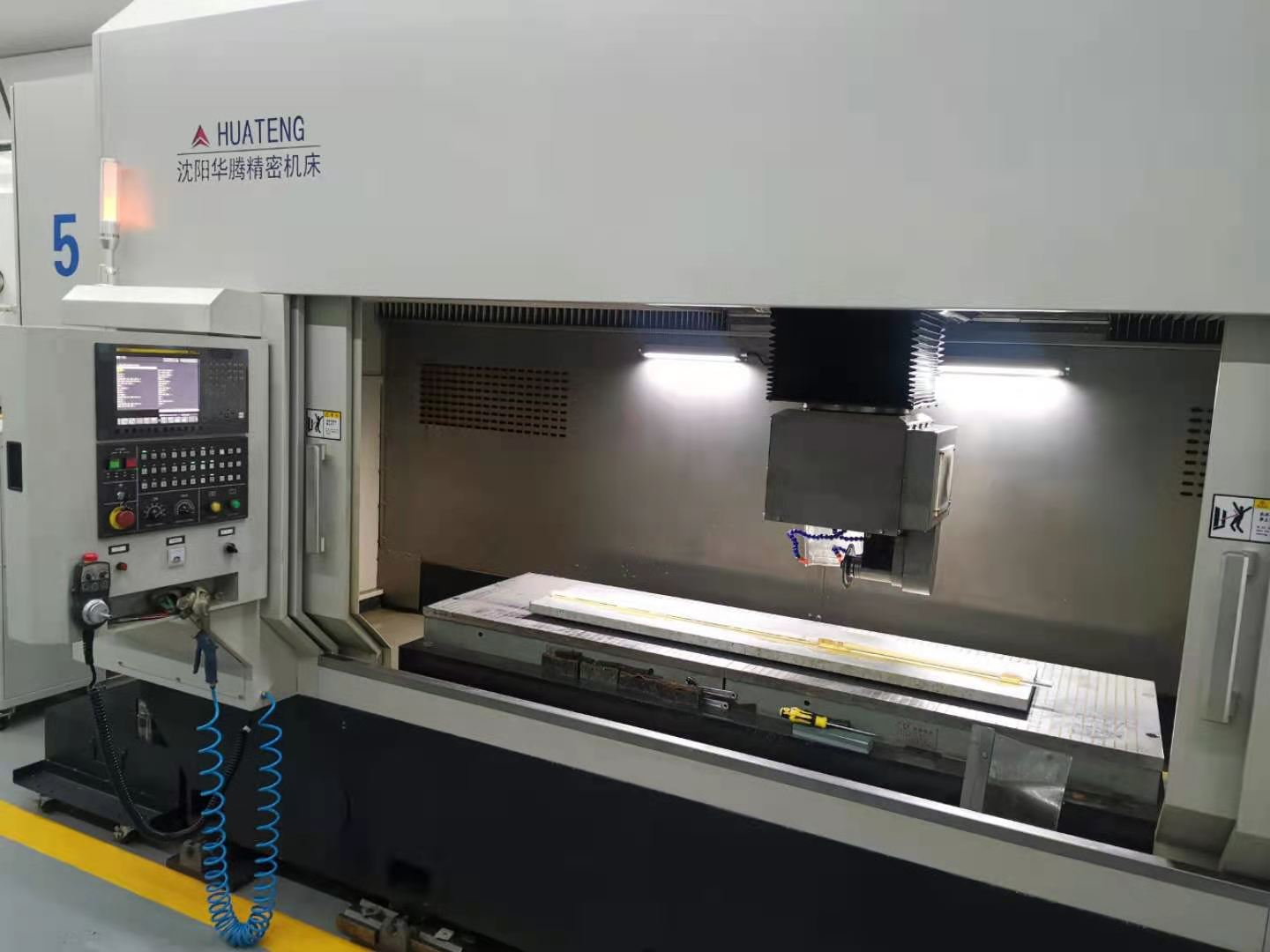

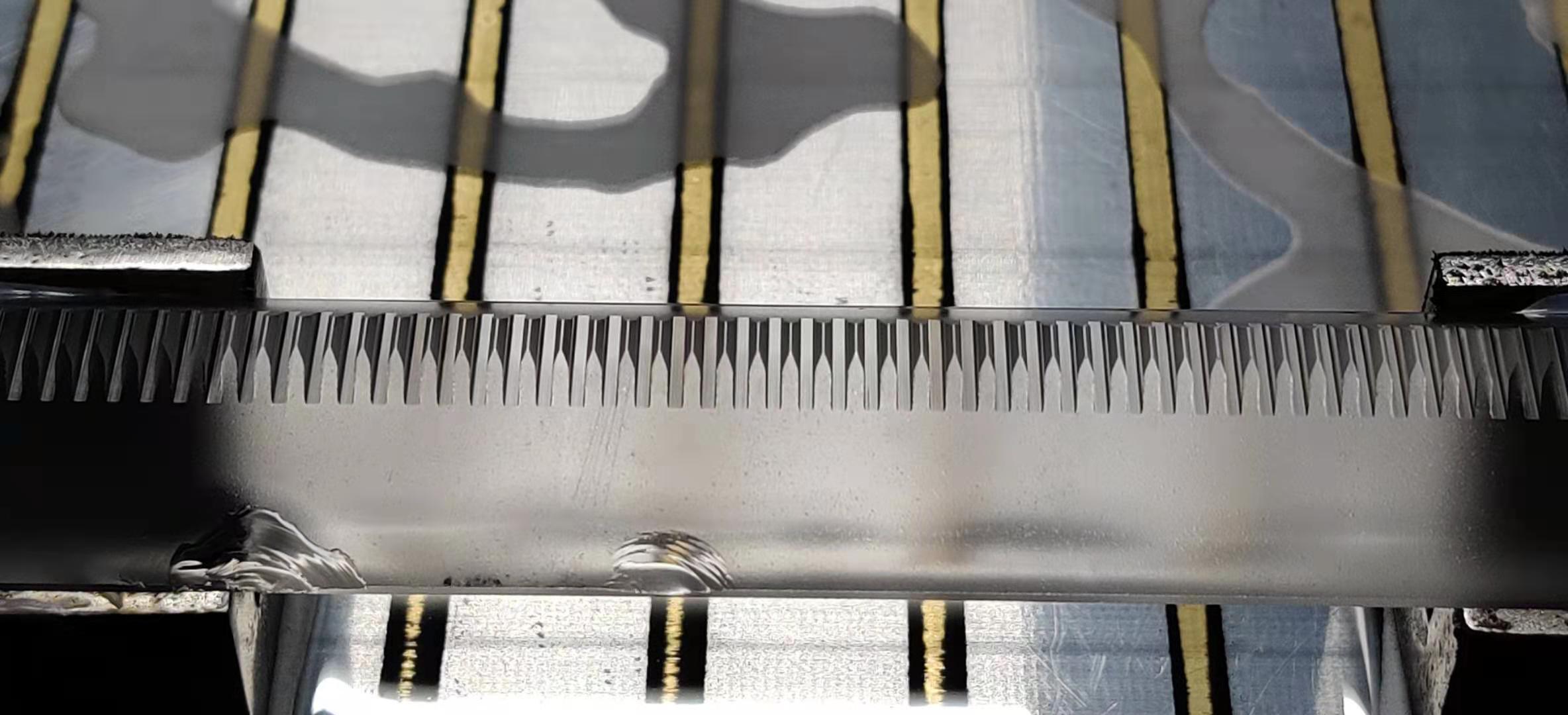

一、 HT-MC2系列 数控立式磨槽机床特点:
1、 根据石英行业多年实际加工经验,我公司最新设计理念国内首创、采用全封闭双层防护、将加工区及功能区分开,并采取特殊结构工作台不做运动,对导轨和丝杠进行全封闭式防护,易于磨屑及粉尘的清理、杜绝了水,油、粉尘对导轨,丝杠、电机等关键件的污染腐蚀,确保机床的实用及美观,保证操作者的使用安全。
2、 机床采用整体立式结构,立柱为X轴横向移动,保证了机床的整体刚性,优化机床结构。
3、 Y轴滑鞍前后移动,Z轴滑枕带动主轴上下运动,具有排屑顺畅,运行平稳,定位精度高,移动速度快等特点。
4、 X/Y/Z轴导轨、丝杠、电器件等功能件彻底与加工区隔离开,确保机械及电器等关键件不被水、油、粉尘等污染腐蚀,使得机床保持良好的精度等级。
5、主轴采用1.5KW主伺服电机驱动,主轴转速可达到4500r/min转,获得最经济的加工效果。
6、所有数控坐标轴均采用绝对值编码器控制,解决坐标轴回零不准的问题,可在任意位置循环启动。
7、X坐标轴采用进口光栅尺控制切槽的关键精度尺寸0.01mm以内。(选配)
8、所有数控坐标轴均采用圆柱直线导轨副,精度高,承载大,运动平稳,精度保持性好。
9、 B轴 (滑枕旋转) 采用全自动夹紧和伺服轴控制旋转,保证B轴在-10°~0~10°范围内自由旋转,操作简单,回转精度高。
10、 C轴 (动力头旋转) 采用全自动夹紧和伺服轴控制旋转,保证B轴在0~360°范围内自由旋转,操作简单,回转精度高。
11、采用200L/min,18m扬程大冷却水泵,保证加工件得到充分冷却
12、具有刀具补偿管理页面和报警信息页面等功能,对机床所有动作都进行有效控制。
13、人性化的设计;机床站占地面积合理成方形,立柱式宽大拉门,大型工件上下方便,加工区:高大宽敞、维修保养非常方便,用户的满意度级高。
二、HT-MC2系列 数控立式磨槽机床参数及规格:
参数项目
|
单位
|
立式系列分类
|
型号
|
|
HT-MC21600
|
HT-MC22000
|

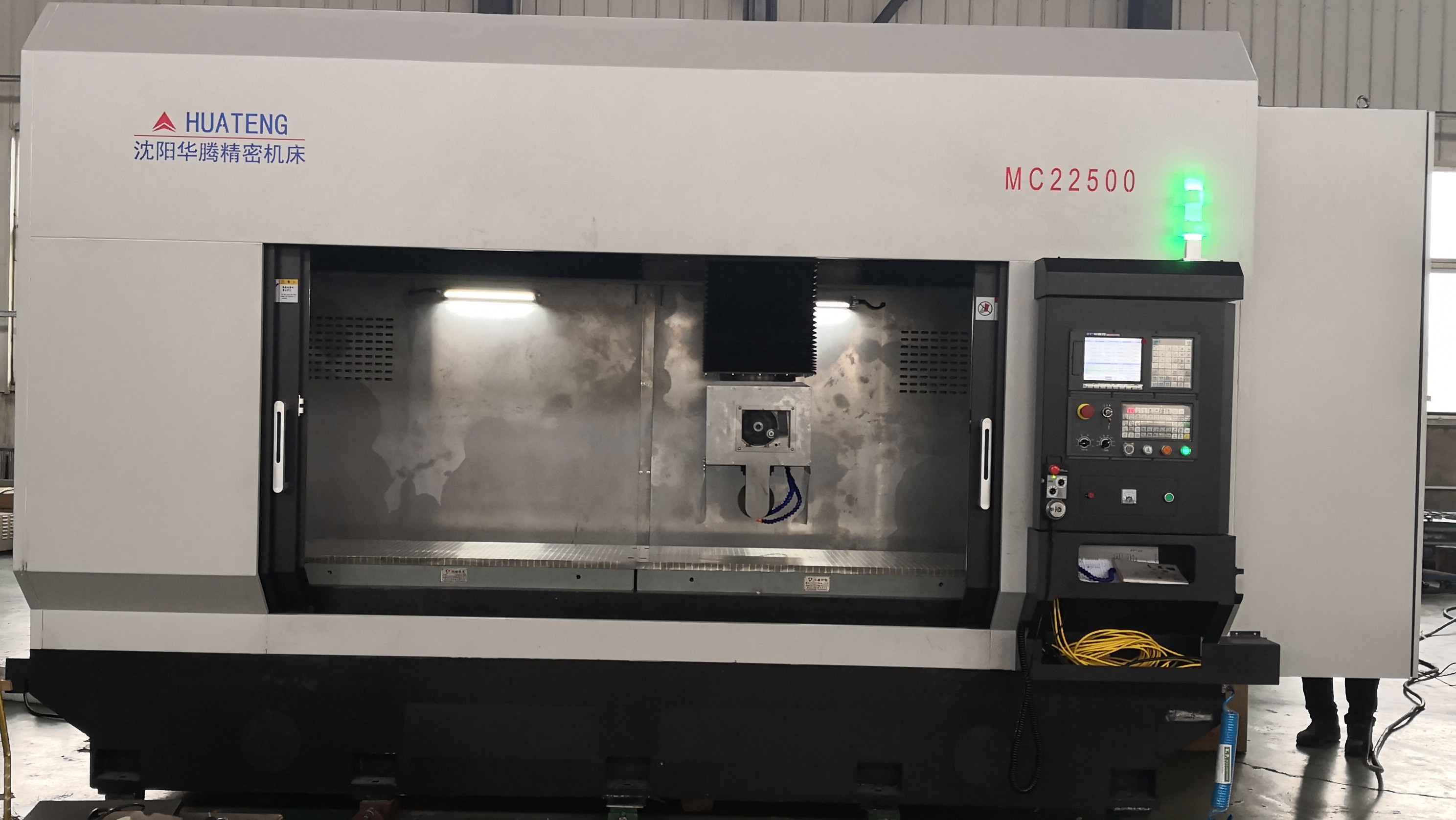

HT-MC22500
|
1、主轴锥孔型号
|
mm
|
∅32
|
∅32
|
∅32
|
2、磨头最高转数
|
r/min
|
4500
|
4500
|
4500
|
3、磨片最大直径
|
mm
|
152
|
152
|
152
|
4、主电机功率
|
Kw
|
1.5
|
1.5
|
1.5
|
5、工作台尺寸
|
mm
|
1600×600
|
2000×600
|
2500×600
|
6、磁盘尺寸
|
mm
|
1600×600
|
2000×600
|
2500×600
|
7、X轴行程
|
mm
|
1650
|
2050
|
2550
|
8、Y轴拖板行程
|
mm
|
600
|
600
|
600
|
9、Z轴滑枕行程
|
mm
|
350
|
350
|
350
|
10、X、Y、Z轴快移速度
|
m/min
|
8
|
8
|
8
|
12、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
18m扬程
|
13、数控系统(标准)
|
套
|
GSK/FANUC
|
GSK/FANUC
|
GSK/FANUC
|
14、机床定位精度X、Y、Z
|
mm
|
0.02/全长
|
0.02/全长
|
0.02/全长
|
15、B/C轴旋转精度
|
″
|
±4
|
±4
|
±4
|
16、机床净重
|
T
|
8
|
10
|
12
|
17、机床外型(长×宽×高)
|
mm
|
4200×2700×2900
|
4500×2700×2900
|
4700×2700×2900
|
