一、HT-MC2系列数控龙门式磨槽机床特点:

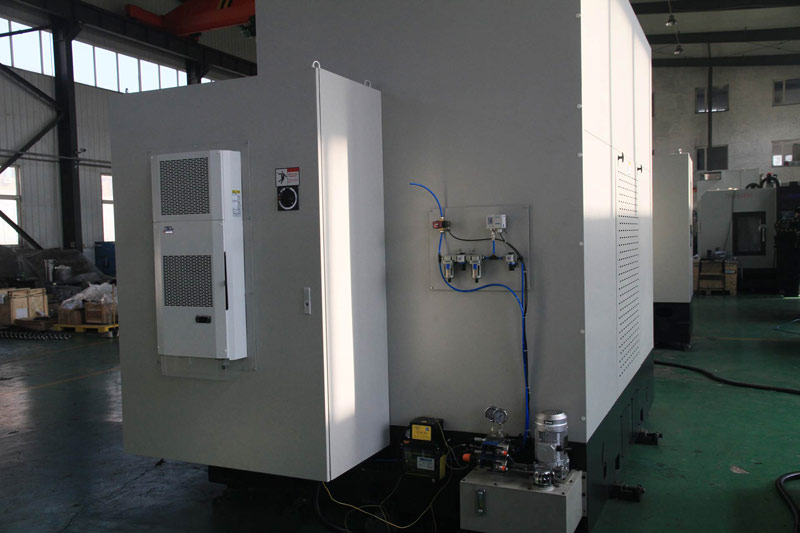

1、 机床引进德国最新设计理念、采用全封闭双层防护、将加工区及功能区分开,并采取特殊防护对导轨和丝杠进行全封闭式防护,易于磨屑及粉尘的清理、杜绝了水,油、粉尘对导轨,丝杠、电机等关键件的污染腐蚀,确保机床的美观,又保证了操作者的安全。
2、 机床采用整体龙门式结构,滑枕与Y轴十字布置安装在横梁上,保证了机床的整体刚性,优化机床结构,机床能耗利用率高,节约能源。

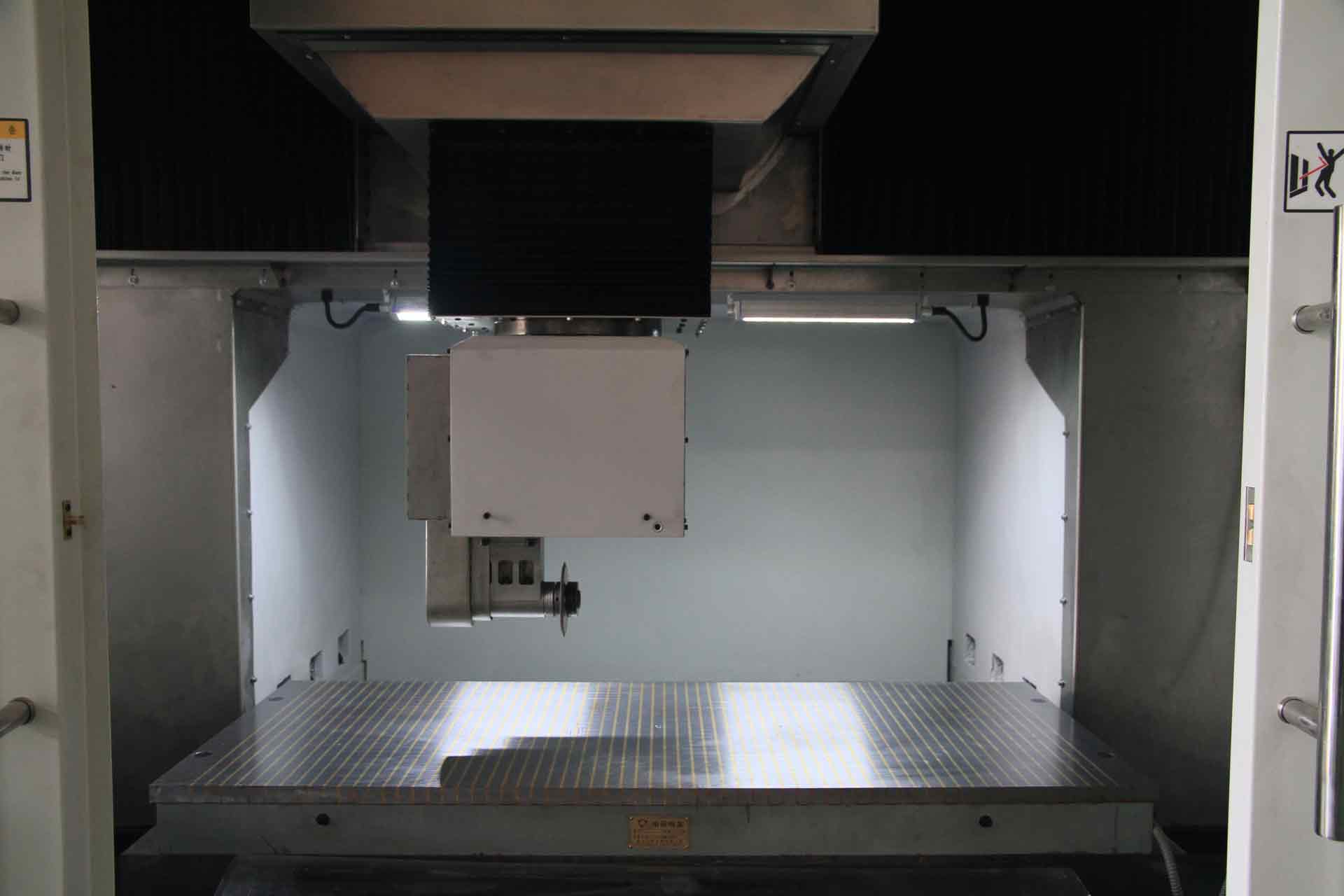

3、 滑枕带动主轴上下运动,具有排屑顺畅,运行平稳,定位精度高,移动速度快等特点。
4、磨头采用1.5KW主伺服电机驱动,磨头转速可达到4500r/min转,获得最经济的加工效果。
5、所有数控坐标轴均采用绝对值编码器控制,解决坐标轴回零不准的问题,可在任意位置循环启动。
6、所有数控坐标轴均采用圆柱直线导轨副,精度高,承载大,运动平稳,精度保持性好。
7、切削冷却系统:冷却泵采用200L/min,18m扬程的水泵冷却,确保加工工件的冷却,(可根据需方要求做好冷却箱与离心机的预留口,确保冷却系统通畅)。
8、具有刀具补偿管理页面和报警信息页面等功能,对机床所有动作都进行有效控制。
9、可根据用户对加工件的精度要求工作台(X轴)运动方向安装进口光栅尺,保证定位精度0.02mm。(选配)

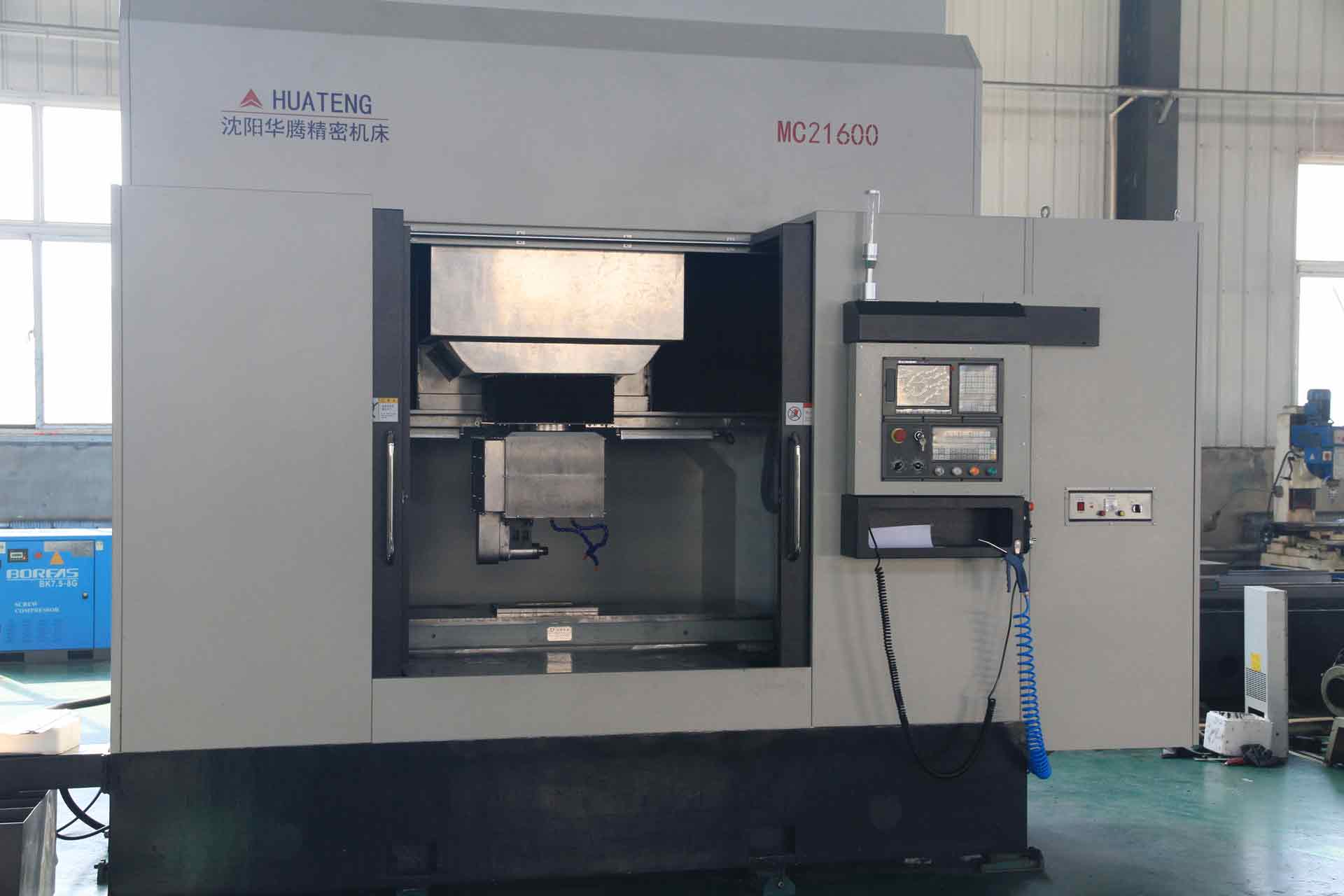

10、机床采用整体床身龙门式结构(双立柱),X轴为(工作台)前后移动方向坐标轴,Y轴为(横梁)左右移动方向坐标轴,Z轴为(刀具滑枕)上下移动方向坐标轴。确保机床的高刚性及精度稳定性,提高工件的加工精度和工作效率。
11、X、Y、Z数控坐标轴导轨采用台湾上银滚柱线导轨,既有较高的运动精度和刚性,又有较高的精度保持性。
12、 B轴 (滑枕旋转) 采用液压自动夹紧和松开、编码器控制旋转精度、面板显示旋转角度,保证B轴在-10º~0~10°范围内自由旋转,操作简单,回转精度高。
13、C轴 (动力头旋转)采用液压自动夹紧和松开、面板显示旋转角度 ,保证B轴在0°~360°范围内自由旋转,操作简单,回转精度高。
二、HT-MC2系列数控龙门式磨槽机床参数及规格:
参数项目
|
单位
|
正龙门式系列分类
|
型号
|
|
HT-MC21300
|
HT-MC21600
|
1、主轴型号
|
mm
|
∅32
|
∅32
|
2、磨头最高转速
|
r/min
|
4500
|
4500
|
3、磨片直径范围
|
mm
|
80-152
|
80-152
|
4、磨头电机功率
|
Kw
|
1.5
|
1.5
|
5、X轴工作台行程
|
mm
|
600
|
600
|
6、Y轴横梁行程
|
mm
|
1350
|
1650
|
7、Z轴刀具滑枕行程
|
mm
|
350
|
350
|
8、机床定位精度X、Y、Z
|
mm
|
0.02/全长
|
0.02/全长
|
9、B/C轴旋转精度
|
″
|
±4
|
±4
|
10、工作台尺寸
|
mm
|
800×1300
|
800×1600
|
11、电磁吸盘尺寸
|
mm
|
800×1300
|
800×1600
|
15、X、Y、Z轴快移速度
|
m/min
|
8
|
8
|
16、数控系统(标准)
|
/
|
GSK/FANUC
|
GSK/FANUC
|
17、冷却泵
|
200L/min
|
18m扬程
|
18m扬程
|
18、机床净重
|
T
|
14.5吨
|
16.5吨
|
19、机床外型(长×宽×高)
|
mm
|
1500×2000×2700
|
1800×2000×2700
|
